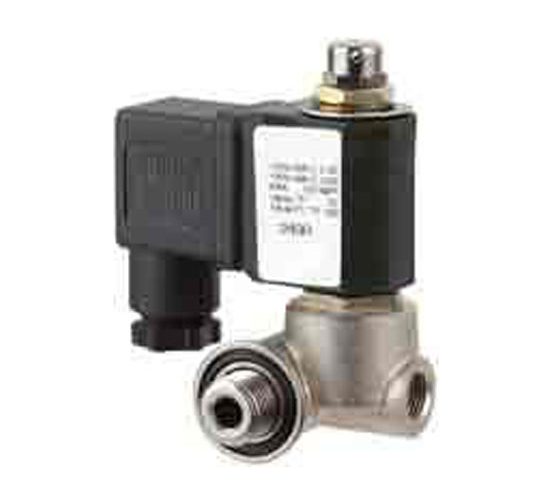

美國Dwyer威爾 PV系列先導電磁閥 產品簡介：
產品型號：PV系列
產品品牌：美國Dwyer威爾
產品類別：過程控制儀表
產品備注：先導電磁
美國Dwyer威爾 PV系列先導電磁閥 產品介紹：
PV系列三通常閉的電氣電磁先導閥，可以直接安裝并操作SAV系列角座閥。當電磁閥接受到電氣輸入信號時，將氣動供應壓力轉變到執行器，此時閥門從關閉的位置移動到開的位置，或者相反的設為常開的閥門。當連接到電磁閥的輸入停止，氣動供應壓力再一次封鎖，閥門返回正常的位置。可適用于空氣或其它惰性氣體，閥門帶有一個DIN連接和手動復位。只要有合適的排水線接到排氣口，也可使用水。根據SAV閥門執行器的直徑和電源要求，選擇合適的型號。
美國Dwyer威爾 PV系列先導電磁閥 技術參數：
導向介質: 空氣，水或惰性氣體.
電源要求: 參見型號表.
材質: 主體: Niploy coated brass; 密封: FKM.
最大供應溫度: 150 psig.
溫度范圍: 14 to 140°F (-10 to 60°C).
執行器連接: PV1_: 1/8″ BSP; PV2_, PV3_: 1/4″ BSP.
導向介質連接: 1/8″ NPT.
線圈消耗: PV_1, PV2_: AC: 9 A (res.), 14 A (ind.); DC: 6 A. PV_3: AC: 15 A (res.), 30 A (ind.); DC: 10 A.
安裝: Banjo 連接.
防護等級: IP65 （帶DIN 連接器).
標準特征: 手動復位, DIN 連接器.

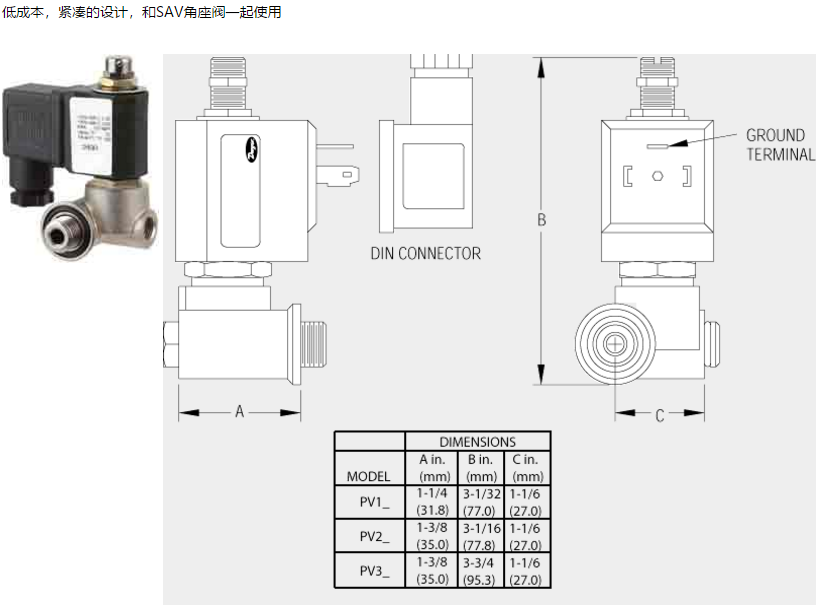

型號表
| 型號 | 電壓 | SAV????? 執行器直徑 | 尺寸 | ||
| A 英寸 | B 英寸 | C 英寸 | |||
| (毫米） | (毫米） | (毫米） | |||
| PV11 | 240VAC | 1-3/4″ | 1-1/4 (31.8) | 3-1/32 (77.0) | 1-1/16 (27.0) |
| PV12 | 120VAC | ||||
| PV13 | 24VAC | ||||
| PV14 | 24VDC | ||||
| PV21 | 240VAC | 2-1/2″ | 1-3/8 (35.0) | 3-1/16 (77.8) | 1-1/16 (27.0) |
| PV22 | 120VAC | ||||
| PV23 | 24VAC | ||||
| PV24 | 24VDC | ||||
| PV31 | 240VAC | 3-9/16″ | 1-3/8 (35.0) | 2003/3/4 | 1-1/16 (27.0) |
| PV32 | 120VAC | -95.3 | |||
| PV33 | 24VAC | ||||
| PV34 | 24VDC | ||||
 |
|
