儀器所屬分類：產品中心 => 內窺鏡 => 管道及防腐層檢測
施羅德

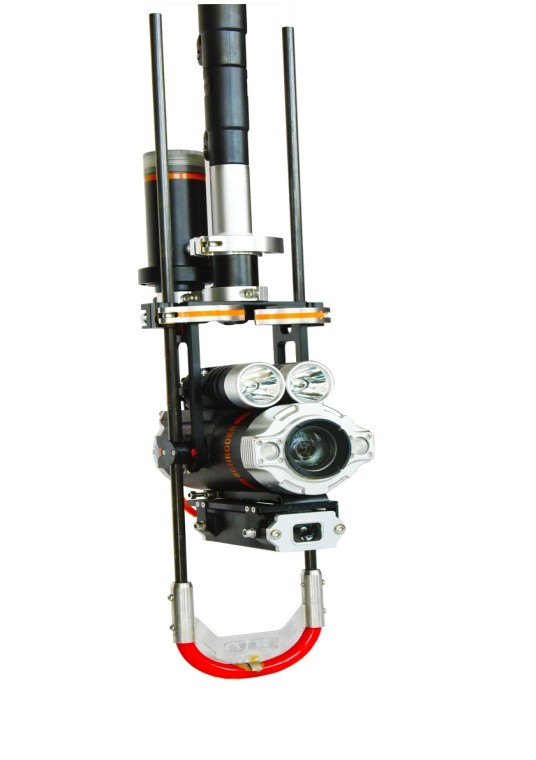

施羅德QV高清雙模潛望鏡產品介紹：
產品型號：QV
產品品牌：施羅德
產品類別：潛望鏡
產品備注：高清雙模潛望鏡
施羅德QV高清雙模潛望鏡產品簡介：
高清雙模潛望鏡是一種管道視頻檢測儀，用于大型容器罐體內部視頻檢查，市政排水管道快速視頻勘察，隧道涵洞內部空間狀況視頻檢測，槽罐車內部視頻檢測等。由定制1080P機頭+7寸工程寶+7米碳纖維桿、U型探針、連接線纜、激光測距六部分組成；通過操作7寸工程寶人機界面，可實現控制潛望鏡在管道內采集到的管道內部圖像通過模擬線纜實時傳輸?shù)?寸工程寶進行實時監視。管道視頻檢測儀是一種極其實用，操作方便，功能完善的管道檢測設備。
施羅德QV高清雙模潛望鏡產品應用場所：
1、城市地下管網檢測
2、市政地下管道檢測
3、管網數據采集工具

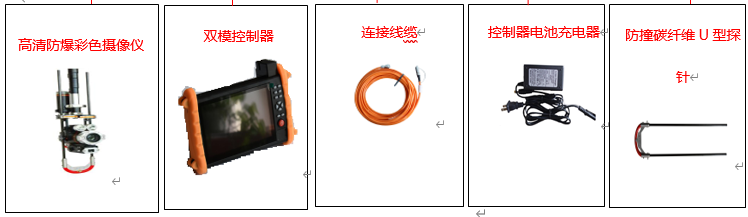

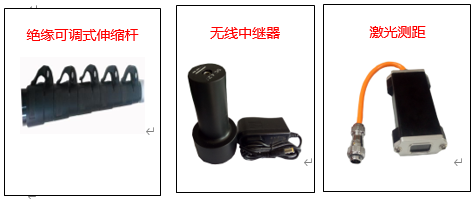

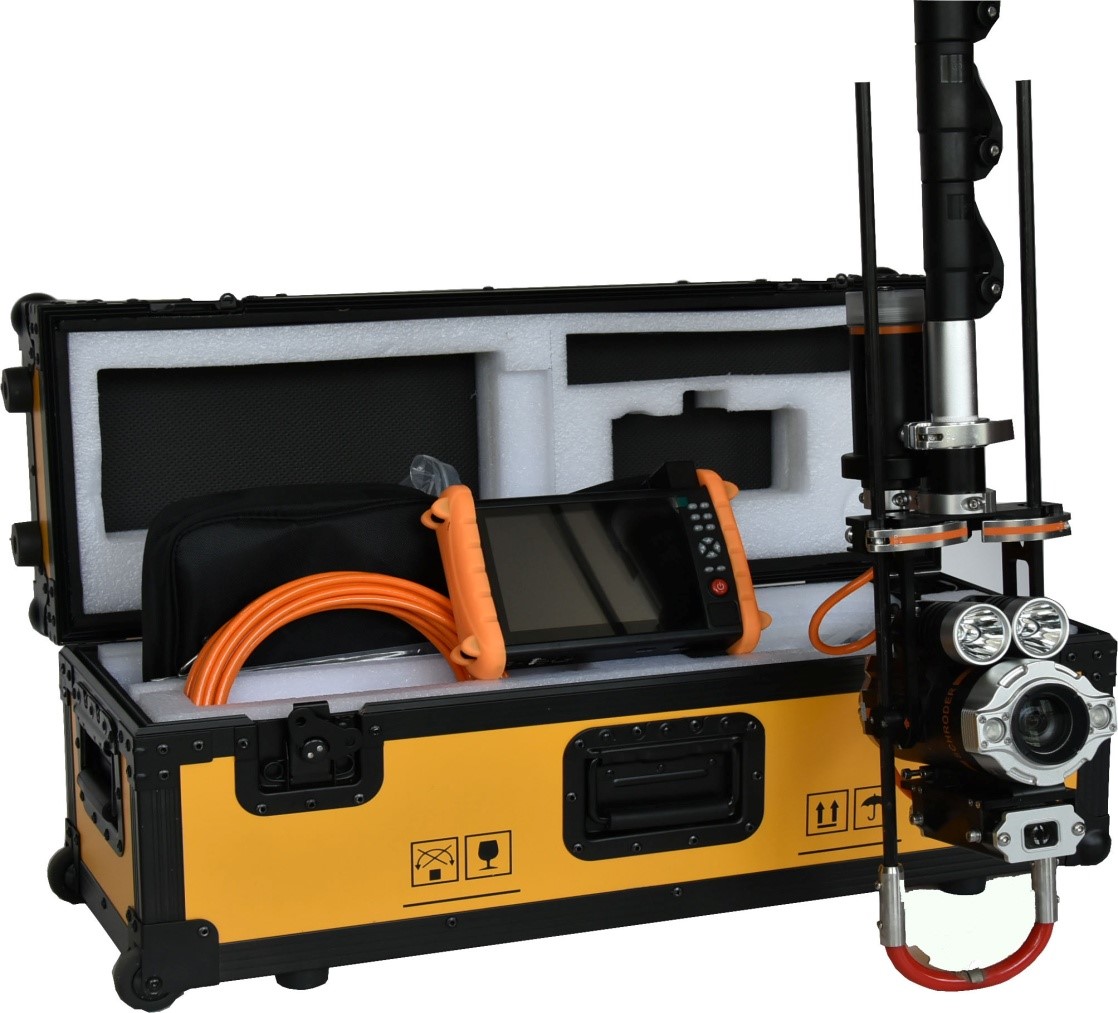

系統組成圖
（注：具體產品外觀，請以實物為準）
SINGA300管道檢測機器人系統組成
系統的主要技術指標與參數

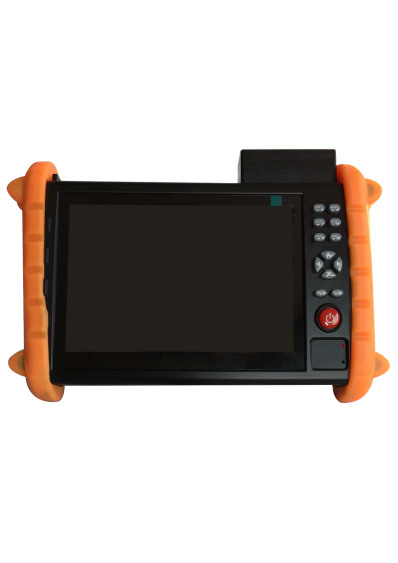

| 2 | 7寸高清IPS全視角顯示屏
|
1、7英寸全視角IPS屏 2、分辨率1280×800，PPI：216； 3、可調背光亮度，最大500cd； 4、對比度800：1 5、G+G結構電容觸摸屏； 6、內置150M WIFI； 7、支持H264/MPEG4/MJPEG格式； 8、HDMI高清圖像輸出，支持1080P60fps 9、 機身內存容量：8G 10、 儲卡容量：最大支持32G； 12、電源：DC:14.8V/10.4Ah；全負荷情況下只能使用5.5個小時左右，不在全負荷的情況下可以使用6-7個小時。 13、工作溫度：-10℃～+50℃ 14、 尺寸：23cm×14cm×4.5cm； 15、 重量：1.5kg（不含電池，電池重1kg）。 |
 |
| 3 | 激光測距儀 | 1、量程:70m
2、精度：±2mm 3、安全等級:激光等級2級，EN60825 4、防護等級：IP68 5、測量頻率：5Hz. 6、波長：635mm |
 |

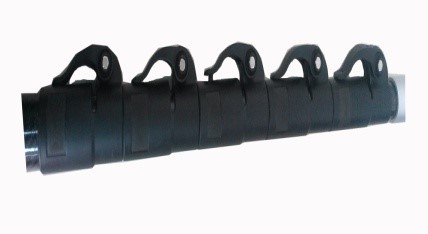

| 4 | 絕緣可調式伸縮桿 | 材質：碳纖維，收起長度：1.58M ，節數：6節（7米桿重2.5kg） |  |
| 5 | 防撞碳纖維U型探針 | 優點：方便客戶按實際標明的數值靈活調節探針的高度（數值范圍70CM～120CM） |  |
| 6 | 控制器電池充電器
|
充電器輸入：100V-240V 50/60Hz 1.5A max，輸出：DC16.8V 1A
|
 |
| 7 | 連接線纜
|
線纜長9米（可選12米和14米）
|
 |
| 8 | 無線中繼器 | 為多臺無線上網設備提供一個對話交匯點
電源適配器輸出：DC4.2V 1A
|
 |

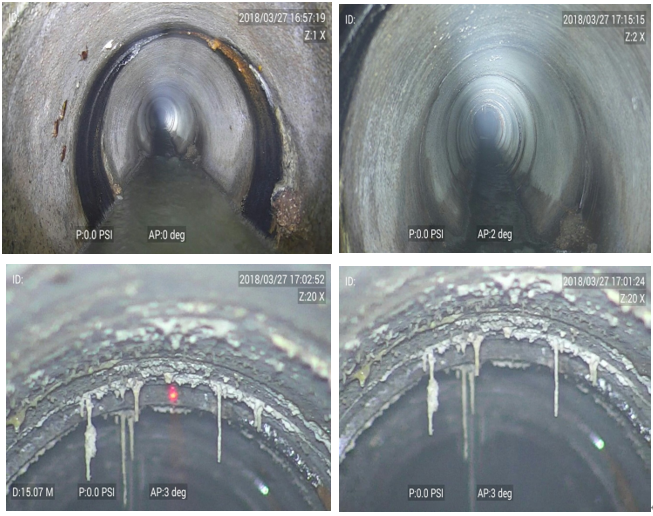

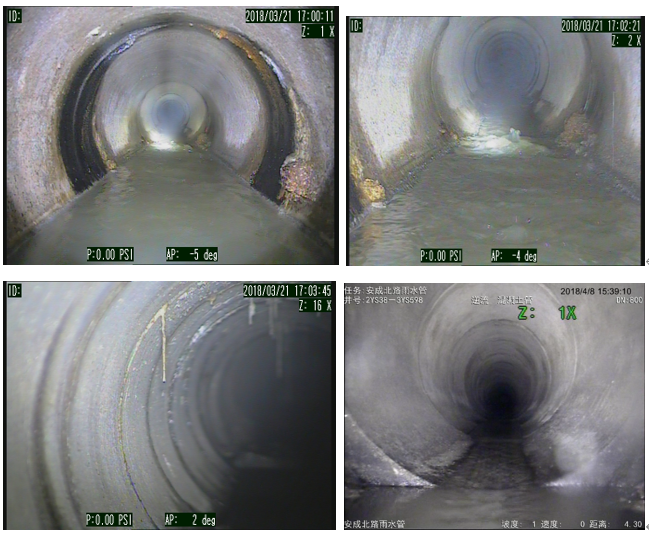

功能效果展示圖對比
1、高清高清雙模視頻效果
2、標清潛望鏡視頻效果：
產品所遵循的相關標準：
CJJ3-90?????? ???排水管渠工程檢驗評定標準;
CJJ 6-2009 城鎮排水管道維護安全技術規程；
CJJ 7-2007????? ?城市工程地球物理探測規范；
CJJ 68-2007????? 城鎮排水管渠與泵站維護技術規程；
CJJ124-2008???? ?鎮（鄉）村排水工程技術規程；
CJJ127-2009???? ?建筑排水金屬管道工程技術規范；
CJJ 181-2012???? 城鎮排水管道檢測與評估技術規程；
CJJ/T 147-2010?? 城市燃?xì)夤艿婪情_挖修復更新工程技術規程；
CJJ_T 210-2014?? 城鎮排水管道非開挖修復更新工程技術規程；
GB50268-2008??? ?給水排水管道工程施工及驗收規范和條文說明
產品包裝與運輸：
1、產品包裝要求：
1、包裝的產品須經產品檢驗合格，隨車文件齊全。
2、產品包裝應具有足夠強度，保證產品能夠經受多次裝卸、運輸無損傷、變形、降低精度、銹蝕、殘失，能安全可靠地運抵目的地。
3 、產品發運前必須編制發運清單，清單上必須明確產品名稱、編號、數量等信息，以便收貨單位核查。
4、針對汽車、火車為運輸工具的包裝，在裝車前，根據運輸距離，要求加裝木架或木箱，避免車輛顛簸而發生貨物散架或損壞。
5、針對船舶為運輸工具的包裝，要求在做好穩固包裝的前提下，同時做好防水、防潮處理，避免海水或濕氣對產品造成損壞。
6、針對飛機為運輸工具的包裝，要求提前了解空運的要求，提前安排電池的運輸。

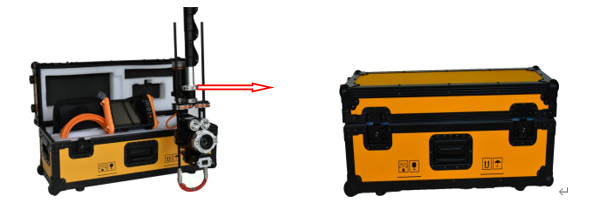

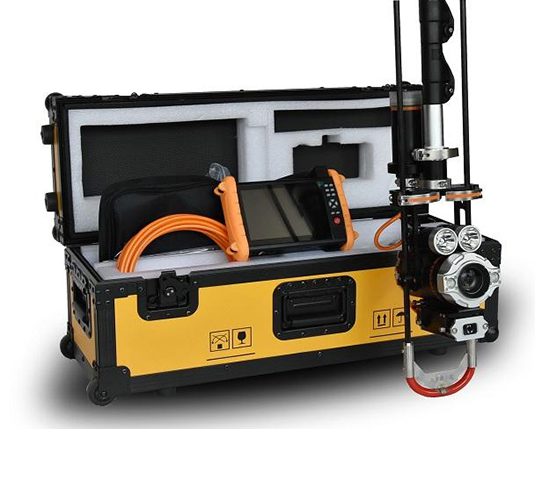

2 、產品包裝圖示：
| 包裝項 | 包裝尺寸 | 備注 |
| 可拉式航空儀表箱 | 80*30*30 |
（注：圖片僅供參考，以實物為準）
 |
|
