儀器所屬分類：電工類儀器儀表 => 電能質量分析儀 => 電阻測試儀
品牌：Fluke（福祿克）

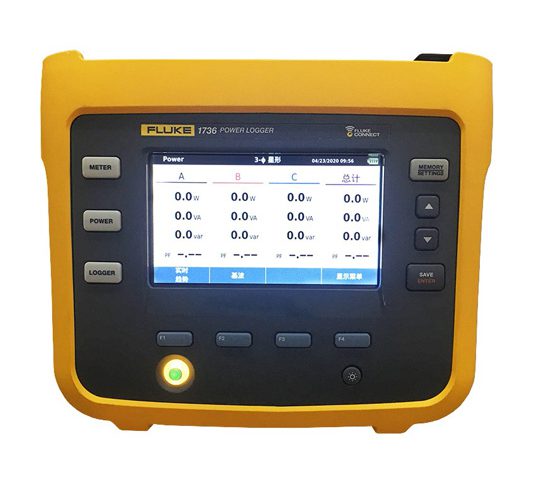

Fluke（福祿克）Fluke 1736 電能質量記錄儀 產品介紹：
更優的可視性，更高的可靠性，做出更關鍵的電能質量和能耗決策
Fluke 1736 三相電能質量記錄儀兼容 Fluke Connect? 移動應用和桌面軟件，讓您獲得所需數據實時做出重要的電能質量和電能量決策。1736 機型是進行能源分析和基本電能質量記錄的不二之選，它能自動獲取和記錄超過 500 個電能質量參數，讓您對所需數據有更好的可視性，以優化系統可靠性并節省資金。
借助優化的用戶界面、柔性電流探頭和智能測量檢定功能，您可以通過檢定和糾正常見連接錯誤來減少測量錯誤，使得設置比以往更方便，降低測量不確定性。通過 Fluke Connect? 應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，不再需要防護用品、實地到場檢查。您還可以使用隨附的 Fluke Energy Analyze Plus 軟件包，便捷地為測量結果繪制圖表，幫助識別問題并創建詳細報告。
Fluke 1736 是一般用途中出眾的電能質量記錄儀。如果您需要一款擁有同樣強大電能量分析能力、電能質量記錄功能更強的儀器，F(xiàn)luke 1738 便是您的理想之選。
Fluke（福祿克）Fluke 1736 電能質量記錄儀 產品特點：
主要測量：自動捕捉和記錄電壓、電流、功率、諧波和相關電能質量值。
兼容 Fluke Connect?*： 您可以通過儀器在本地查看數據，或通過 Fluke Connect 移動應用和桌面軟件遠程查看數據。
儀器供電方便：直接從測量電路給儀器供電。
高安全級別： 進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III 安全等級滿足進戶線和下游使用。
測量所有三相和零線： 隨附 4 個柔性電流探頭。
全面記錄： 該設備上可以存儲 20 多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在日志記錄期間以及下載前查看這些趨勢，進行實時分析。
捕捉暫降、暫升和浪涌電流： 包括事件波形屏幕截圖和高分辨率 RMS 趨勢圖以及日期、時間戳和嚴重程度，以幫助查出電能質量問題的潛在根源。
明亮的彩色觸摸屏： 在全圖形化顯示屏上就能方便地進行實地分析和數據檢查。
優化的用戶界面： 每次根據指示按照圖形化步驟進行快速設置后，均就能獲取正確的數據；而且借助智能化驗證功能可降低設備連接的不確定性。
通過前置面板或 Fluke Connect 應用完成“現場設置： 無需返回辦公室進行下載和設置，也不必攜帶計算機至配電間。
Energy Analyze Plus 應用軟件： 通過我們的自動化報告下載和分析能源消耗和電能質量健康狀態的每個細節。
| 技術規格 | |||||
| 精確度 | |||||
| 參數 | 量程 | 分辨率 | 在參考條件下的基本精度（讀數百分比 + 滿量程百分比） | ||
| 電壓 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | ||
| 電流：直接輸入 | i17xx-flex 1500 12″ | 150 A | 0.1 A | ±(1% + 0.02%) | |
| 1500 A | 1 A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24″ | 300 A | 1 A | ±(1% + 0.03%) | ||
| 3000 A | 10 A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36″ | 600 A | 1 A | ±(1.5% + 0.03%) | ||
| 6000 A | 10 A | ±(1.5% + 0.03%) | |||
| i40s-EL clamp | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ±(0.7% + 0.02%) | |||
| 頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | ||
| 輔助輸入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
| 電壓最小值/最大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | ||
| 電流最小值/最大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | ||
| 電壓 THD | 1000% | 0.1% | ±0.5 | ||
| 電流 THD | 1000% | 0.1% | ±0.5 | ||
| 2 至 50 次電壓諧波 | 1000 V | 0.1 V | ≥ 10 V: ± 讀數的 5% | ||
| < 10 V: ±0.5V | |||||
| 2 至 50 次電流諧波 | 由附件定義 | 由附件定義 | ≥ 電流量程的 3%：± 讀數的 5% | ||
| < 電流量程的 3%：± 量程的 0.15% | |||||
| 不平衡 | 100% | 0.1% | ±0.2 | ||
| 固有不確定性 ±（讀數百分比 + 量程百分比）1 | |||||
| 參數 | 影響量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 (Ea) | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 無功功率?Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 無功能量 Er | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 功率因數 PF | – | ±0.025 | |||
| 位移功率因數 | – | ±0.025 | |||
| DPF/cos? | – | ±0.025 | |||
| 量程的額外不確定度1 | VP-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
| 1量程 = 1000 V x Irange 參考條件：
|
|||||
| 電氣技術指標 | |
| 電源 | |
| 電壓量程 | 使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V |
| 使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) | |
| 功耗 | 最大為 50 VA（使用 IEC 60320 輸入時最大為 15 VA） |
| 能效 | ≥ 68.2%（符合能效規范） |
| 最大空載損耗 | < 0.3 W（僅當使用 IEC 60320 輸入時） |
| 主電源頻率 | 50/60 Hz ± 15% |
| 電池 | 鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換） |
| 電池供電的運行時間 | 標準操作模式下 4 小時，節電模式下最高可達 5.5 小時 |
| 充電時間 | < 6 小時 |
| 數據采集 | |
| 分辨率 | 16 位同步采樣 |
| 取樣頻率 | 50/60 Hz 時為 10.24 kHz，與電源頻率同步 |
| 輸入信號頻率 | 50/60 Hz（42.5 至 69 Hz） |
| 接線方式類型 | 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析） |
| 數據存儲 | 內部閃存（用戶無法更換） |
| 內存容量 | 典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話1 |
| 1可能的記錄會話數和記錄周期取決于用戶的需求。 | |
| 基本間隔 | |
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
| 平均間隔 | 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘 |
| 平均時間最小/最大值 | 電壓、電流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms |
| 需求間隔（能量儀表模式） | |
| 測量的參數 | 電能（Wh、varh、VAh）、PF、最大需量、電費成本 |
| 間隔 | 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 |
| 電能質量測量 | |
| 測量的參數 | 電壓、頻率、不平衡、電壓諧波、THD V、電流、諧波、THD A、TDD |
| 平均間隔 | 10 分鐘 |
| 單次諧波 | 2 至 50 次諧波 |
| 總諧波失真 | 按 50 次諧波計算 |
| 事件 | 電壓：暫降、暫升、中斷，電流：浪涌電流 |
| 觸發記錄 | 每半周期更新的全周波電壓和電流 RMS（Urms1/2 符合 IEC61000-4-30） |
| 電壓和電流波形 | |
| 符合標準 | |
| 諧波 | IEC 61000-4-7：Class 1 |
| IEEE 519（短時間諧波） | |
| 電能質量 | IEC 61000-4-30 S 級，IEC62586-1（PQI-S 設備） |
| 功率 | IEEE 1459 |
| 電能質量合規性 | EN50160（用于測量參數） |
| 接口 | |
| USB-A | 通過 U 盤進行文件傳輸，固件更新 最大電流：120 mA |
| WiFi | 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制 |
| 藍牙 | 從 Fluke Connect? 3000 系列模塊讀取輔助測量數據（需要 1738 或 1736 升級選項） |
| USB-mini | 將數據下載到 PC |
| 電壓輸入 | |
| 輸入數量 | 4 個（三相和零線） |
| 最大輸入電壓 | 1000 Vrms、CF 1.7 |
| 輸入阻抗 | 10 MΩ |
| 帶寬 (-3 dB) | 42.5 Hz – 3.5 kHz |
| 縮放 | 1:1、可變 |
| 電壓安全等級 | 1000 V CAT III/600 V CAT IV |
| 電流輸入 | |
| 輸入數量 | 4 個，自動為連接的傳感器選擇模式 |
| 輸入電壓 | 電流鉗輸入： 500 mVrms/50 mVrms；CF 2.8 |
| Rogowski 羅氏線圈輸入 | 50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內 |
| 量程 | 使用細柔性電流探頭 i17XX-flex1500 12” 為 1 A 至 150 A/10 A 至 1500 A |
| 使用細柔性電流探頭 i17XX-flex3000 24” 為 3 A 至 300 A/30 A 至 3000 A | |
| 使用細柔性電流探頭 i17XX-flex6000 36” 為 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL） | |
| 帶寬 (-3 dB) | 42.5 Hz – 3.5 kHz |
| 縮放 | 1:1、可變 |
| 輔助輸入 | |
| 輸入數量 | 2 |
| 輸入范圍 | 0 至 ± 10 V 直流，1 個讀數/秒 |
| 變比系數（2014 年起適用） | 格式：mx + b（增益和偏移）用戶可配置 |
| 單位顯示（2014 年起適用） | 用戶可進行配置（7 個字符，例如 °C、psi 或 m/s） |
| 無線連接 | |
| 輸入數量 | 2 |
| 支持的模塊 | Fluke Connect? 3000 系列 |
| 采集 | 1 個讀數/秒 |
| 環境規范 | |
| 工作溫度 | -10 °C 至 +50 °C（14 °F 至 122 °F） |
| 存放溫度 | -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括電池：-20 °C 至 +50 °C (-4 °F 至 122 °F) |
| 工作濕度 | 10 °C 至 30 °C（50 °F 至 86 °F）最高相對濕度 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）最高相對濕度 75% | |
| 40 °C 至 50 °C（104 °F 至 122 °F）最高相對濕度 45% | |
| 工作海拔 | 2000 m（高達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 存放海拔 | 12,000m |
| 外殼 | IP50（符合 EN60529） |
| 振動 | MIL-T-28800E，類型3，III 級，B 式 |
| 安全等級 | IEC 61010-1 |
| IEC 電源輸入：過電壓類別 II，污染等級 2 | |
| 電壓端：過電壓類別 IV，污染等級 2 | |
| IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V | |
| 電磁兼容性 | EN 61326-1：工業 CISPR 11：Group 1，Class A |
| 韓國 (KCC)：A 類設備（工業廣播和通訊設備） | |
| USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備 | |
| 溫度系數 | 0.1 x 精度指標/°C |
| 通用技術規格 | |
| 彩色 LCD 顯示屏 | 4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏 |
| 保修期 | 儀器和電源： 兩年（不包括電池） |
| 配件：一年 | |
| 校準周期：兩年 | |
| 尺寸 | 儀器： 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) |
| 電源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |
| 儀器連接電源時：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) | |
| 重量 | 儀器：1.1 kg (2.5 lb) |
| 電源：400 g (0.9 lb) | |
| 防篡改保護 | 防盜鎖槽 |
| i17xx-flex 1500 12” 柔性電流探頭技術指標 | |
| 測量量程 | 1 至 150 A 交流電/ 10 至 1500 A 交流電 |
| 無損電流 | 100 kA (50/60 Hz) |
| 參考條件下的固有誤差* | 讀數的 ±0.7% |
| 173x + iFlex 精確度 | ±（讀數的 1% + 量程的 0.02%） |
| 超出工作溫度范圍的溫度系數 | 讀數的 0.05%/°C，讀數的 0.09%/°F |
| 工作電壓 | 1000 V CAT III, 600 V CAT IV |
| 探頭電纜長度 | 305 mm (12 in) |
| 探頭電纜直徑 | 7.5 mm (0.3 in) |
| 最小彎曲半徑 | 38 mm (1.5 in) |
| 輸出電纜長度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探頭電纜材質 | TPR |
| 連接器材質 | POM + ABS/PC |
| 輸出電纜 | TPR/PVC |
| 工作溫度 | 測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) |
| 非工作狀態下溫度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作狀態下的相對濕度 | 15% 至 85% 非冷凝 |
| IP 等級 | IEC 60529:IP50 |
| 保修期 | 1 年 |
* 參考條件：
|
|
