產品概述：

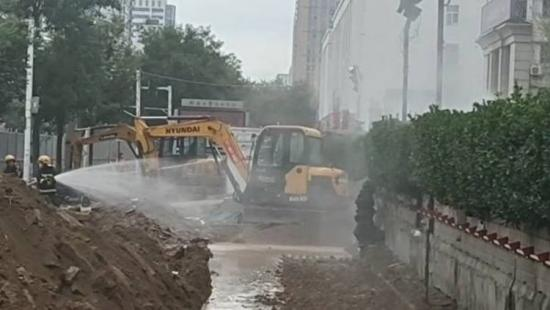

城市供水、燃氣地下管網是城市的重要基礎設施之一, 也是城市賴以生存和發展的生命線。隨著城市化進程加快，城市管網的規模和復雜程度也迅速擴大，這對城市管網安全運行提出了嚴峻挑戰，特別是由于管線位置不明所引發的無效開發，第三方破壞，泄漏搶修搶險不及時所引發的事故和災害時有發生。
特別是在過去20年以來， 城市燃氣管道的材質也在不斷發生著變化, 從過去大量使用金屬管道逐漸轉到PE管道，它具有抗污染性強、重量輕、造價低、不易腐蝕、易于埋設和維修等優點, 目前已經越來越多的用來代替金屬管線。
地下金屬管道的探測技術已趨于成熟, 但目非金屬管道（PE）的探測仍是一個技術難題, 因為PE管道不導電也不導磁, 常用的金屬管線探測設備無法對其探測。在燃氣行業。因為不清楚地下燃氣PE管道位置引起的災難已數不勝數。如何經濟、快速、準確地探測埋地燃氣PE管道, 成為整個行業亟待解決的技術難題。

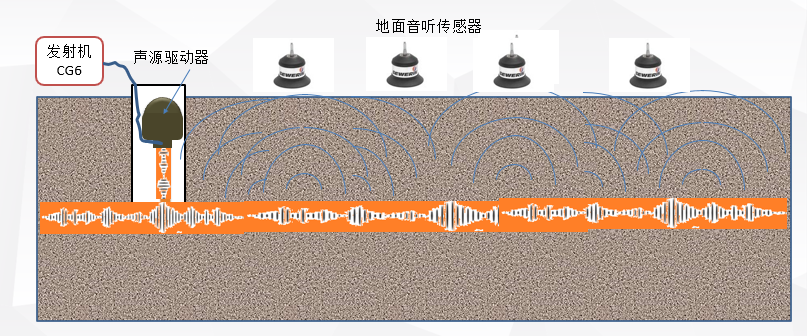

雖然非金屬管線不導電，但是可以傳導聲波，依據此原理，我公司與德國豎威公司緊密合作，依據德國的強大聲波傳感器技術，開發出“多面手”Combiphon非金屬管線定位儀。它的基本原理就是向非金屬管線施加特定頻率的聲波，這些聲波可以通過地面土壤傳播導地面，依靠接收機的高靈敏聲波傳感器和濾波功能，從而確定管線位置。
產品特點：
■高精度聲波傳感器及音聽主機
■快速傅里葉(FFT)濾波算法，精準去除環境噪音，測量結果準確可信；
■應用場景圖標引導，彩色觸摸屏，使操作簡單明了。
■三種聲波發射機，多種聲波發射方式，適用于城市供水和燃氣非金屬管線探測
產品性能：
■聲波接收主機

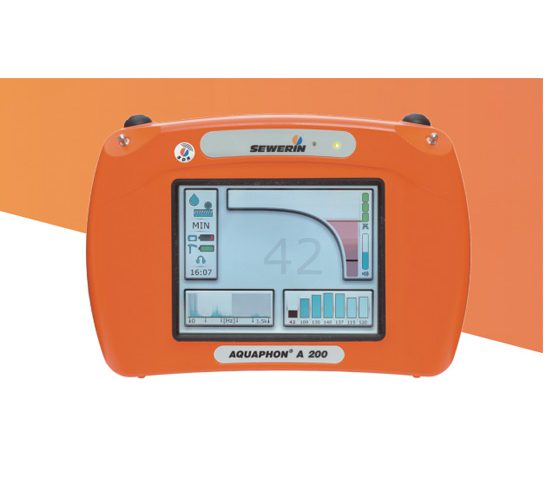

主機Aquaphon A200采用最新數字信號（DSP）技術設計
?5.7寸VGA顯示屏—-主機A200采用完全無按鍵的觸摸屏設計，強光下可視；
?完全無線通訊—主機、地面音聽傳感器和耳機都是通過無線通訊，避免纜線和風的干擾；
?防護等級高—-主機防護等級IP67，可適合任何天氣環境應用，地面音聽器BM200和提桿TS200防護等級達到IP68，可以在雨中連續使用。
?自動保護聽力

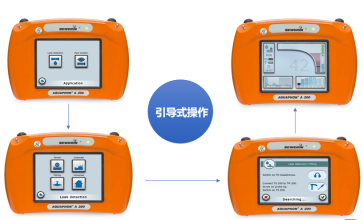

?應用引導操作界面—主機采用圖標引導，直觀告訴你應用場景、連接的傳感器器狀態，即使是缺少經驗或偶爾使用者也能夠操作。
?智能濾波功能—主機根據現場噪音狀況，可通過快速傅里葉（FFT）分析，自動選擇濾波器，排除噪音干擾；對于專業人士，也支持手動無級濾波器設定。
?任何情況下，可回復出廠設置的濾波器。
?智能音頻分析—主機內置了大量音頻數據庫，每次測量場景的數據都可以和系統數據對比；也可以自己建立音頻分析的數據庫，便于經驗的傳承。
?柱狀圖比較—所存儲的測量數據，可以按照柱狀圖展示，讓測量結果一目了然。
■地面聲波音聽器

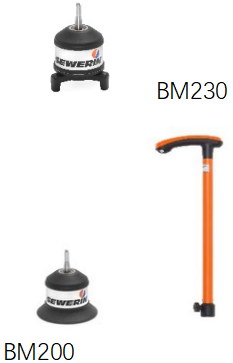

地面聲波音聽器采用高精度壓點陶瓷加速度聲波傳感器，能夠在采樣同時對信號進行數字化處理；它有2種型號BM230和BM200，適應于不同的應用場景；他們都能夠和提桿TS200相連，以無線SDR方式和主機通信。

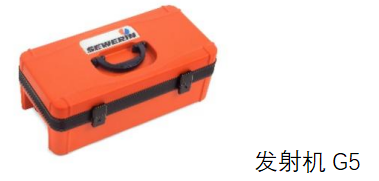

■發射機G5/CG5

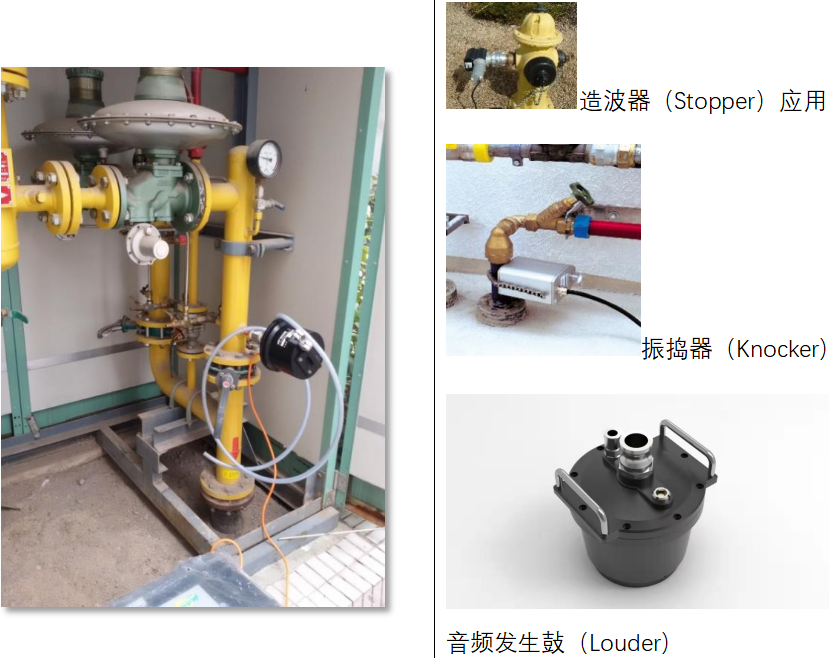

發射機G5/CG5是一臺控制器，能夠通過脈沖信號控制振搗器（Knocker）、造波器（Stopper）和音頻發生器（Louder），依據應用場景不同，選擇不同的音頻施加方式。
產品應用：

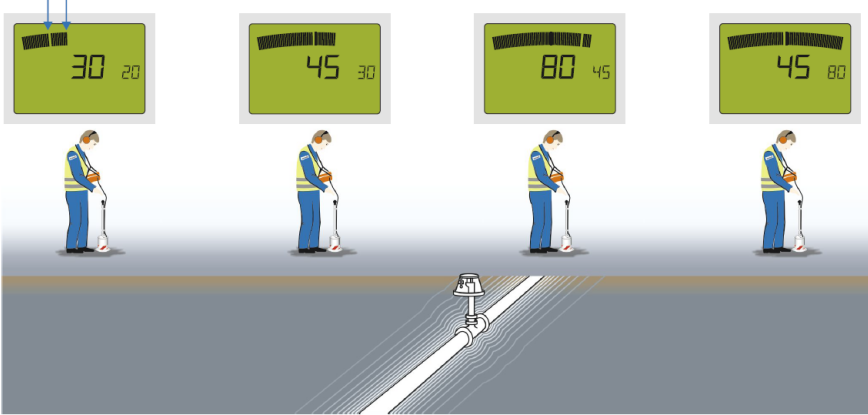

沿著管道切面進行探測，最小噪音水平(Minimum Level)的最高點就是管道位置，兩個以上最高點連線就是管道走向，從而定位非金屬管道位置和走向。

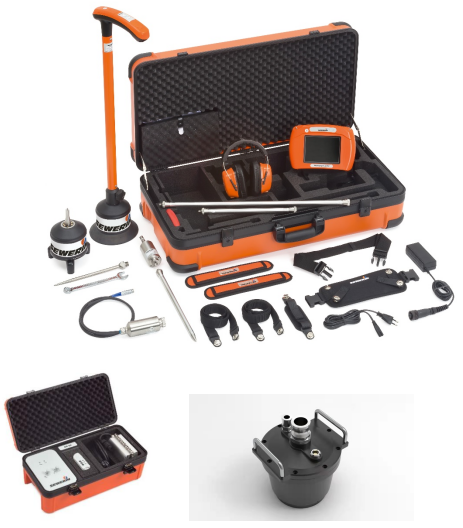

產品配置：
1.接收主機2.無線耳機3.主機背帶 4.地面音聽器5.地面音聽器(可選)6.提桿(帶無線模塊)7.信號發射機(含儀器箱)8.造波器（水管）9.振搗器（燃氣管）10.音頻鼔（燃氣管）11.主機充電器12.發射機機充電器器13.信號線纜14.脈沖遙控器15.頻率遙控器16.說明書17.儀器箱
