美國RIDGID（里奇）

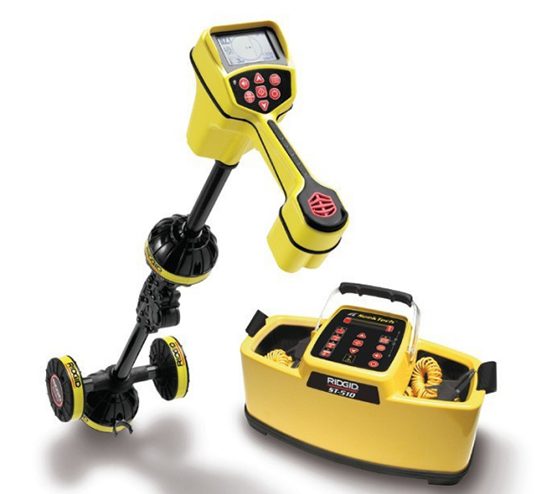

RIDGID（里奇） SR-20 管線探測儀 產品簡介：
產品型號：SR-20
產品品牌：美國RIDGID
產品類別：探測儀
產品備注：地下管線探測儀
RIDGID（里奇） SR-20 管線探測儀?產品描述：

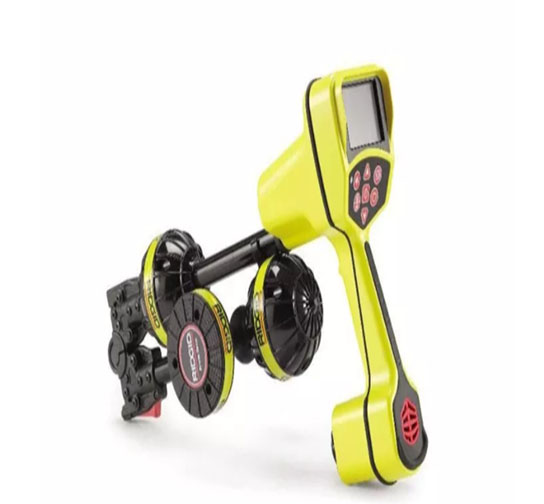

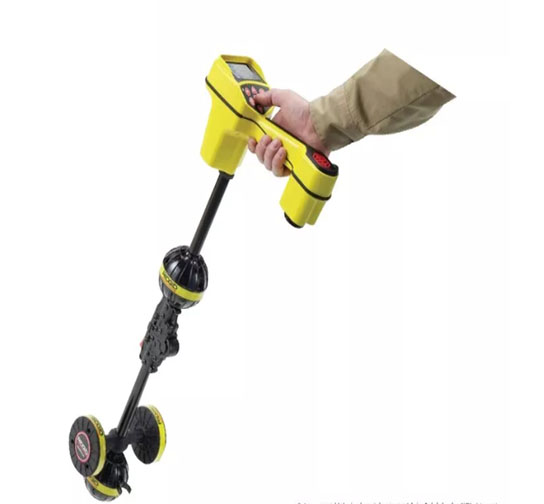

SR-20是一款全自動智能地下管線探測儀，擁有強大的8天線立體天線陣，給用戶提供完整、精確、直觀的地下管線信息，可以對地下管線進行精確的定位和有效的追蹤。
RIDGID（里奇） SR-20 管線探測儀 產品特點:
●SeeKTech SR-20管線定位儀，采用新專*技術的全向天線，可通過圖形化管線顯示及導向箭頭等信息
●實現快速精準定位，滿足高端用戶的需求，主要應用于管線定位，也可定位信號發生器
●一屏4鐘方式定位管線位置（圖形）
●連續深度測試和45度法兩種測探方法

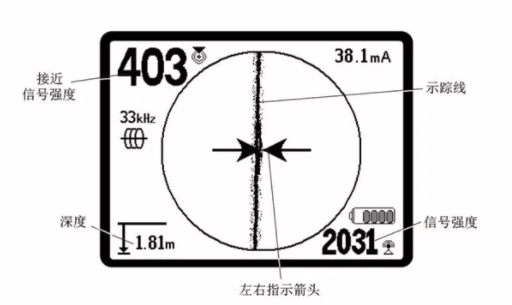

●管線“影像”圖形顯示，直接顯示管線的實際方向以及拐彎情況
●管線電流實時顯示，排除干擾管線
●8個立體天線，定位更準確，抗干擾更強
●*家分段探測頻率設計，強大的無源探測能力
●能同時顯示目標管線和干擾管線影像
●5W和10W兩種規格發射機供選擇
RIDGID（里奇） SR-20 管線探測儀 探測模式:
一.無源探測模式：
1.電力電線探測模式，主要應用于交流電力輸送系統的電線探測.國內電線頻率50Hz.
2.無線電探測模式，無線電波頻率0-1000GHz，主要應用于能感應到無線電頻率的金屬管線探測。注：在無源模式下不會用到信號發射機
二.有源探測模式：
通過信號發生機，選定一個頻率施加于一段較長的導體上，用于探測具有導電性能的管道、管線或電纜。
三.發射探頭探測模式：
配合管道疏通機、管道內窺鏡，用于探測非金屬管道、溝渠或隧道內的發射探頭或者不能被前兩種模式探測
RIDGID（里奇） SR-20 管線探測儀 產品參數：
| SR-20接收機 | |
| 信號處理天線 | 8個立體天線 |
| 有源探測頻率 | 128HZ、1KHZ，8KHZ、33KHZ |
| 無源探測頻率 | 50HZ 、60HZ、 100HZ(CPS信號) 、120HZ |
| <4KHZ 4KHZ—15KHZ 15KHZ—36KHZ | |
| 信號發生器頻率 | 16HZ 512HZ 16Khz 8KHZ 33KHZ 等 |
| 增益范圍 | 自動 |
| 定位精度 | 深度值的±3% 無強干擾情況下 |
| 測深精度 | 0-3米 深度值的±4% 無強干擾情況下 |
| 3-5米 深度值的±5% 無強干擾情況下 | |
| 5-9米 深度值的±8% 無強干擾情況下 | |
| 方向測量精度 | 15°以內 彎點/三通點2米內 |
| 5°以內 彎點/三通點2米內 | |
| 測深范圍 | 0-10m |
| 工作時間 | >=45小時 |
| 重量 | 1.8公斤 |

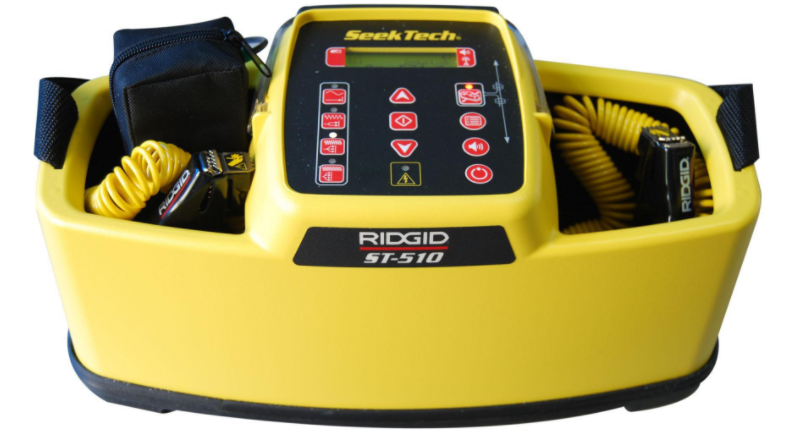

| ST-510發射機 | ||||
| 功能 | 對管線施加特定頻率的定位信號 | |||
| 輸出模式 | 感應模式，直連模式，夾鉗模式 | |||
| 輸出方式 | 自動阻抗匹配 | |||
| 輸出頻率 | 感應模式：33K，8K | |||
| 直連模式：10KHZ——490KHZ任意頻率 | ||||
| 最大輸出功率 | 10W | |||
| 電源 | 8節1號電池或外接12V充電電池 | |||
| 工作時間 | ≧20小時 | |||
| 重量 | 4kg | |||
| 防水防塵 | IP54 | |||
| 備注：可選擇ST-305發射機 | ||||
儀器標準配置 如下：
ST-510發射機或ST-305發射機1臺
SR-20接收機1臺，
直連導線1條，接地棒1根，儀器箱1個，說明書1套
選配件：4＂感應式信號夾鉗 （選配）
 |
|
