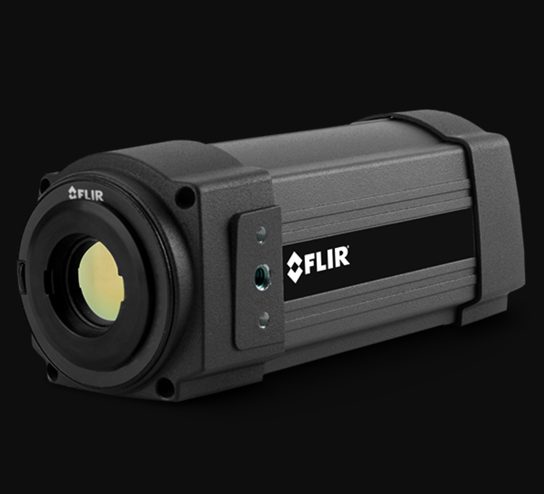

FLIR A300 紅外熱像儀
FLIR A300 紅外熱像儀產品介紹
某些問題的解決無需最高速度和極快的反應能力，而FLIR A300 熱像儀能夠為有此需求以及使用 PC 的任何用戶提供經濟且精確的測溫解決方案。由于其具有復合視頻輸出功能，因此 FLIR A300 熱像儀同樣也是熱圖像自動化應用領域的理想之選。在自動化應用中，用戶可以利用它獨特的性能，如穿透蒸氣、霧氣、煙塵等。
FLIR A300 紅外熱像儀主要特征：
MPEG-4 視頻流
通過以太網供電(PoE)
內置網絡服務器
通用I/O
100Mbps 以太網( 100m 電纜、無線、光纖等)
通過SNTP實現同步
復合視頻輸出
多臺熱像儀實用軟件: 含FLIR IP Config和FLIR IR Monitor
定義明確的開放型 TCP/IP 協議，用于控制與設置
鏡頭：含25°鏡頭，以及15°和45°選配鏡頭
典型應用：
防火，關鍵容器監控，以及電力公司資產管理(電力設備溫度監控)
工業設備自動化控制(可安裝多臺熱像儀)
FLIR A300 紅外熱像儀技術參數：
視場角(FOV) 25° x 18.8°
最小焦距 0.4m
空間分辨率 1.36mrad
鏡頭識別 自動
熱靈敏度/NETD <0.05°C @ + 30°C
圖像幀頻 30Hz
調焦方式 動或手動(內置馬達)
數碼變焦 1-8倍連續
探測器參數
探測器類型 焦平面陣列(FPA)，非制冷
微熱量型
波長范圍 7.5-13μm
紅外圖像分辨率 320 x 240像素
測量
測溫范圍 -20°C to + 120°C
0 to +350°C
精度 ±2°C或讀數的±2%
設置
顏色調色板 黑白，黑白反轉，鐵紅，彩虹
設置命令 日期/時間，溫度
圖像存儲
圖像存儲類型 用于圖像存儲的內置存儲器
文件格式 標準JPEG，含16位測量數據
以太網
以太網 控制、分析和圖像
類型 100Mbps
標準 IEEE 802.3
連接類型 RJ-45
通訊 TCP/IP Socket，FLIR專有
視頻流 MPEG-4， ISO.IEC 14496-1 MPEG-4
ASP@ L5
全輻射紅外圖像流 以3Hz傳輸16位 320 x 240像素
電源 通過以太網供電，PoE Ieee 802.3af
class 0
協議 TCP，UDP，SNTP，RTSP，RTP，
HTTP， ICMP，IGMP， ftp， SMTP，
SMB ( CIFS )， DHCP ， MDNS ( Bonjour )
uPnP
數字輸入/輸出
數字輸入，作用 圖像標簽(開始/ 停止/ 常規)，外部設
備輸入(編程可讀)
數字輸入 2 光隔離， 10-30 VDC
數字輸出，作用 輸出至外部設備
(編程可設置)
數字輸出 2 光隔離， 10-30 VDC，最大 100mA
數字I/O，隔離電壓 500VRMS
數字I/O，工作電壓 12/24 VDC，最大 200 mA
數字I/O，連接器類型 6針螺絲端子
復合視頻
視頻輸出 復合視頻輸出，PAL與NTSC兼容
標準 CVBS(ITU-R-BT.470 PAL/ SMPTE 170M
NTSC)
連接器類型 標準BNC
電源系統
外部電源 12/24 VDC， 24W最大額定值
外部電源，連接器類型 2針螺絲端子
電壓 容許范圍10-30 VDC
環境參數
操作溫度 -15°C~+50°C
存儲溫度 -40°C~ +70°C
濕度(工作及存儲) IEC 60068-2-30/24 h 95%相對濕度
+25°C~+40°C
EMC – EN 61000-6-2:2001 (抗干擾)
– EN 61000-6-3:2001 (抗輻射)
– FCC 47 CFR Part 15 Class B(抗輻射)
封裝 IP 40 ( IEC 60529 )
抗撞擊 25g ( IEC 60068-2-29 )
抗震動 2g ( IEC 60068-2-6 )
物理數據
重量 0.7kg
熱像儀尺寸(長x寬x高) 170 x 70 x 70mm
三腳架安裝 UNC1/4”-20(三面)
基本安裝 2 x M4 螺紋安裝孔
(三面)
外殼材質 鋁
交付范圍
包裝，內容 硬殼便攜箱或紙箱
紅外熱像儀及鏡頭
標定證書
以太網?電纜
電源及電源線
電源尾線
入門指南手冊
重要信息指南手冊
用戶文件光盤
應用光盤
延保卡或注冊卡
FLIR A300 紅外熱像儀 選配件
紅外鏡頭 f = 30 mm, 15° 及鏡頭罩
紅外鏡頭 f =10 mm, 45° 及鏡頭罩
微距鏡頭 4×(100 μm)及鏡頭罩
微距鏡頭 2×(50 μm)及鏡頭罩
附鏡頭罩和安裝架的鏡頭 76 mm ( 6° )，用于 A/SC3XX
附鏡頭罩和安裝架的鏡頭 4 mm ( 90° )，用于 A/SC3XX
附鏡頭罩和安裝架的微距鏡頭 1×(25 μm)，用于A/SC3XX
高溫選件+1200°C A/SC3XX系列
A/SC3XX交流適配器
A/SC3XX系列用硬殼便攜箱
ThermoVision?系統開發套件(SDK)
 |
|
