龐羽梁儀器儀表（上海）有限公司是烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀的授權代理商
烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：Sonocon BL
產品類別：探傷儀
產品備注：探傷儀
烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品描述：
Sonocon BL屬于最新一代的便攜式UT儀器。 使用高端電子設備并具有最豐富的模式和軟件功能集，它可以解決便攜式UT可以出售的任何任務。
烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品特點：
固體大屏幕

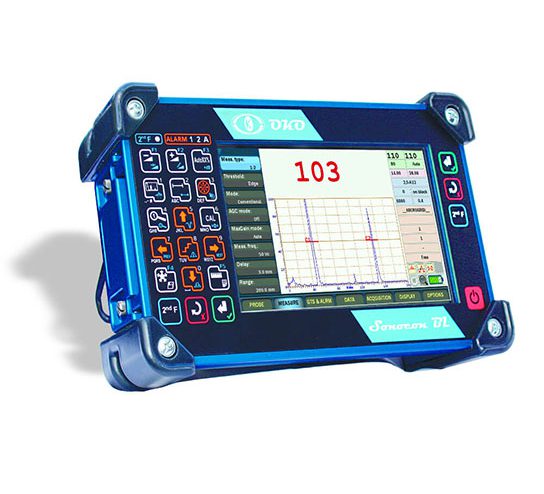

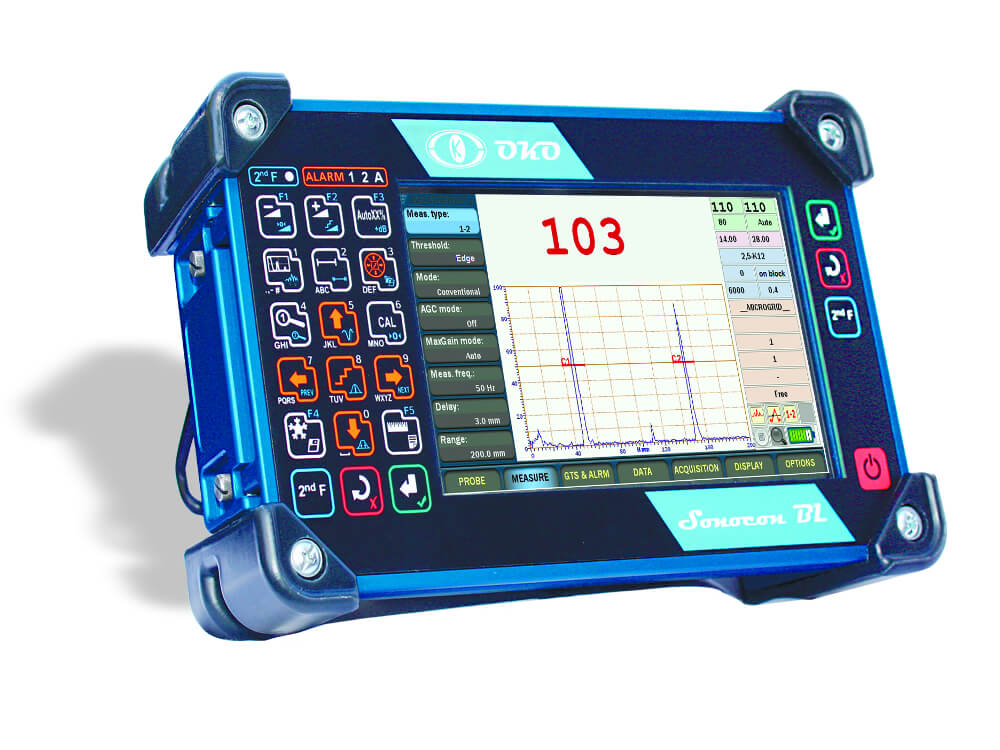

Sonocon BL具有符合人體工程學的抗震ABS塑料外殼，帶有附加的橡膠墊，設計用于野外以及工業條件。 同時，Sonocon BL具有7.2英寸巨大的高分辨率顯示屏。 結合精心設計的界面，這使得觀察A-Scan的過程不會產生任何壓力。
多才多藝
由于其外殼設計和4位折疊手柄，Sonocon BL可以舒適地放置在桌子，管道或其他測試對象上，甚至可以懸掛。 也可以將其固定在檢查員的胸部，以提高機動性。
強大而多功能

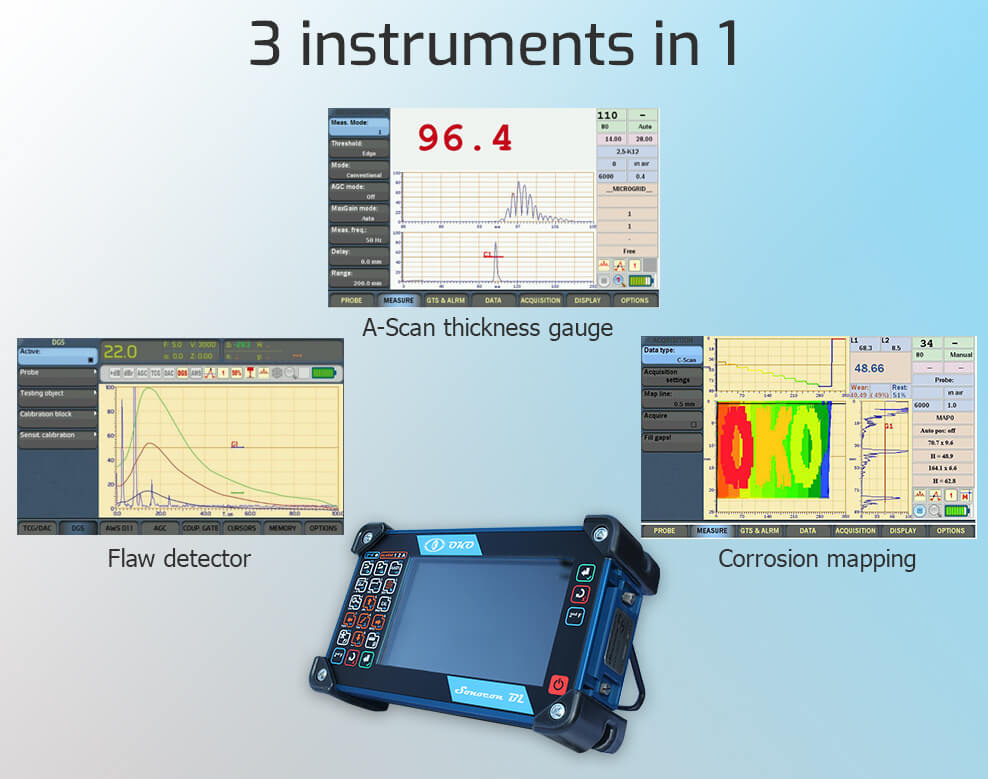

Sonocon BL是一款數字UT測試儀，其3個設備合為一體：
?探傷儀，
?A型掃描測厚儀，
?腐蝕監測儀
這是通過可切換的軟件實現的。 在“ UT”版本中，Sonocon BL賦予了其強大的超聲波探傷功能的所有功能，這些功能對其設置，缺陷搜索及其高級評估都是必需的。
在惡劣環境下使用
儀器箱的防護等級為IP65。 工作溫度范圍為–30°C至+50°C（-22°F至122°F）。 探傷儀具有抗電離輻射的能力，適合在濕度較高的環境下運行。
易于使用

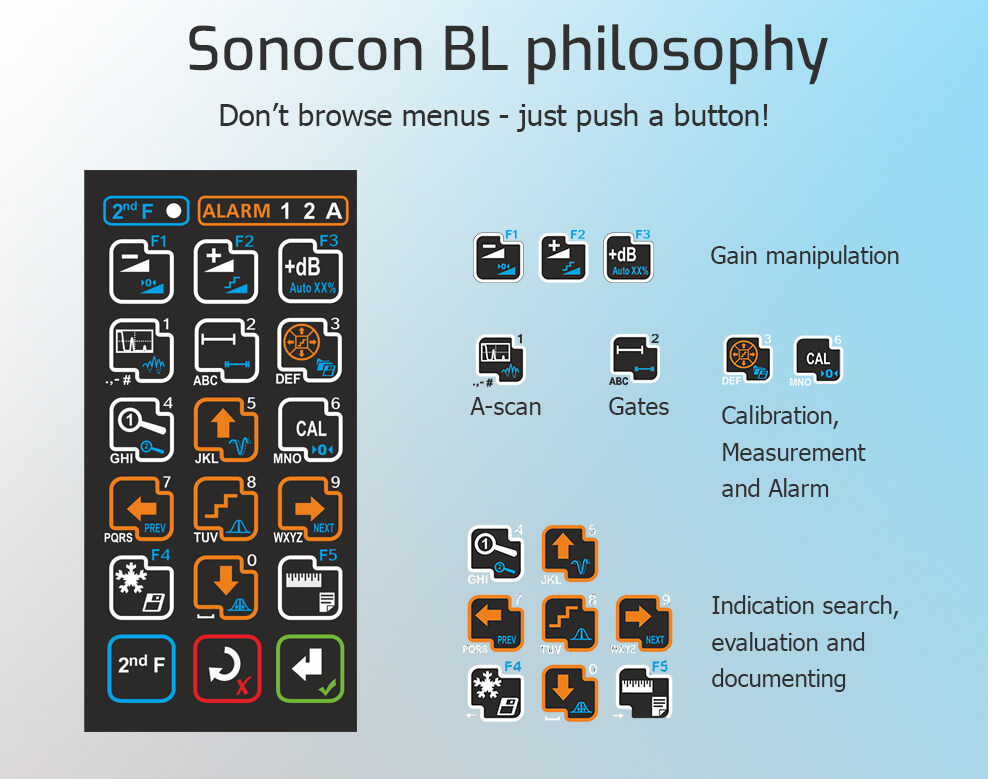

Sonocon BL是高度用戶友好的。 它的界面理念可以表述為“不瀏覽菜單，只需按下按鈕！”。 所有最常用的功能都放置在其鍵盤上，使它們可以通過一次或幾次按鍵操作就可以訪問。 這樣可使設置和評估過程快幾倍。 多種內置的自動校準程序允許使用標準或測試對象上的直光束，角光束和瑞利波探頭進行快速，輕松的校準。
為了幫助新用戶適應其界面，Sonocon BL提供了許多選項：
?上下文背光: 在模式下，其中被認為是所有相關按鈕的一組按鈕被突出顯示。
?菜單項提示: 激活（更改）后，所有并非不重要的菜單項都會顯示說明。
?菜單預設: 戶可以選擇3個菜單系統預設之一：
°完整: 包含2頁的所有菜單，可以訪問所有UT儀器功能；
°Simple1和Simple 2: 在一個頁面中包含所有基本功能，并分為幾個菜單。 還可以從“完整菜單”列表中添加任何3或4個額外菜單。
烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品特征：
一般特征
性能
雙模式脈沖發生器
Sonocon BL包含兩種脈沖模式：尖峰波和方波（SWP）。 此功能以及阻尼功能可在較寬的范圍內控制回波的形狀，長度和幅度。
波形平均
此功能允許將A掃描平均從×2到×64。 這大大提高了信噪比，從而即使在非常高的增益下也能實現舒適的操作，并使測量更加精確。
快速舒適的操作

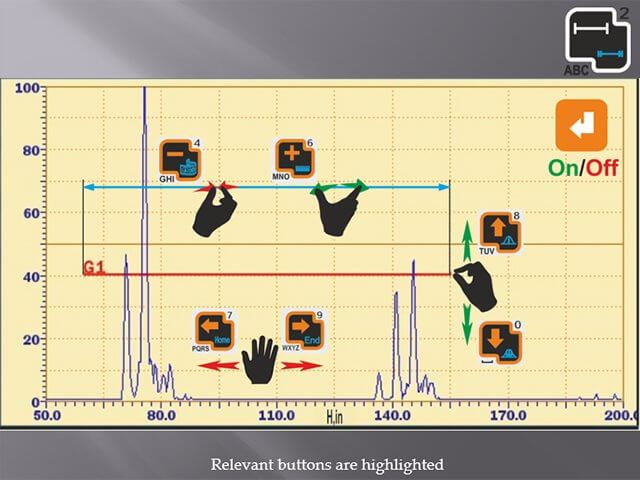

直接A掃描和門控
只需按一個按鈕，操作員即可直觀地控制A-掃描和門。A掃描或門。

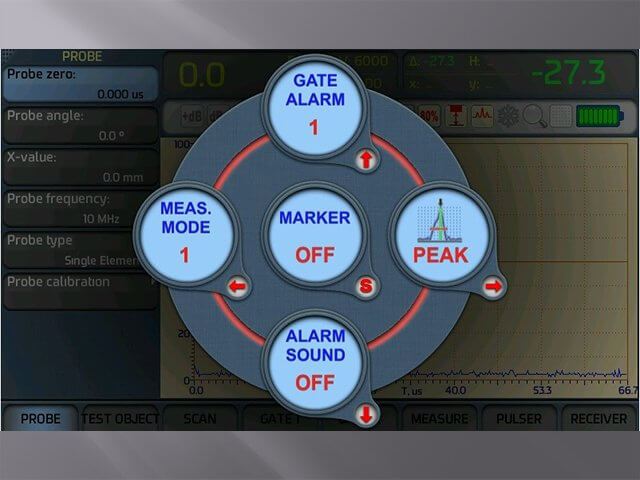

快速訪問菜單
QAM按鈕可訪問循環菜單隊列，可快速更改測量和警報參數
“UT”version
指示搜索和評估工具

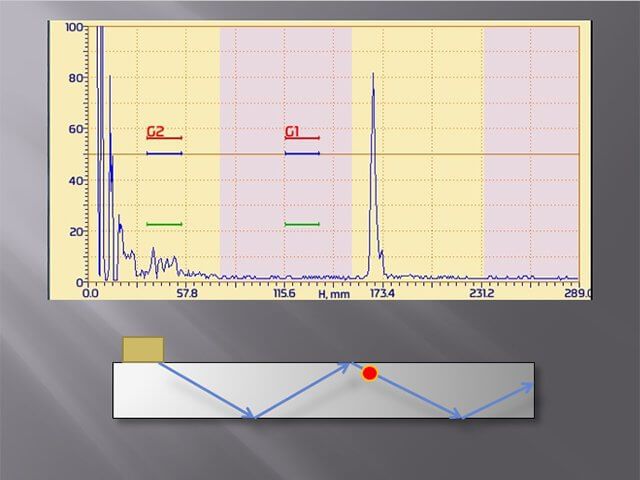

“腿部標記”模式( 標記在屏幕上) 模式
“腿部標記”模式更改為A-掃描背景標記A-掃描與黃色的下垂腳和粉紅色的下垂腳對應的零件。 這有助于從視覺上估計引起指示的反射器（缺陷）的深度。

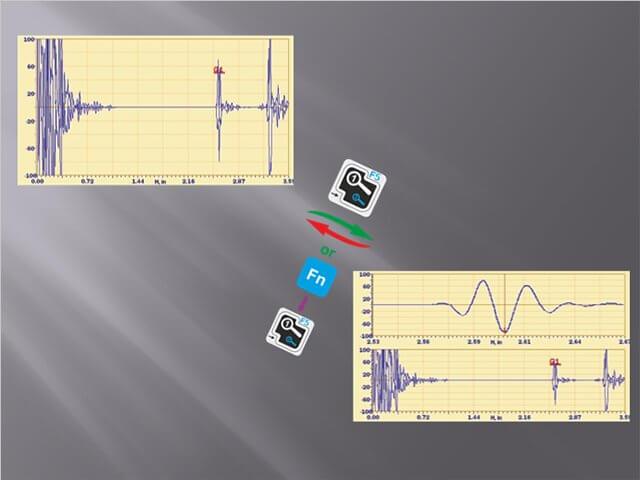

“智能變焦”模式
在此模式下，將顯示縮放的A掃描（來自兩個門之一）和完整的未縮放的A掃描。 這樣可以防止操作員丟失脫機指示。

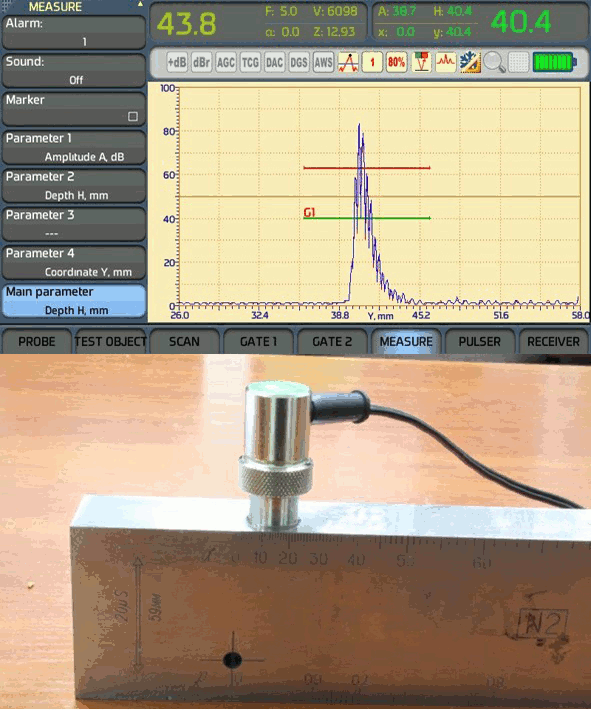

“評估”模式
“評估”模式對于評估“難于捕捉”的指示非常有用。 它還使對通常指征的評估變得更快。 當此模式打開時，操作員只需盲目掃描感興趣的區域，探傷儀將監視第一門中的所有回波，找到最佳回波（根據幅度），自動調整增益以放置 回顯評估級別并將其凍結。 然后可以評估“最佳”指示，并在需要時保存以進行報告。 關閉“評估”模式后，將自動獲取掃描增益。
缺陷評估系統

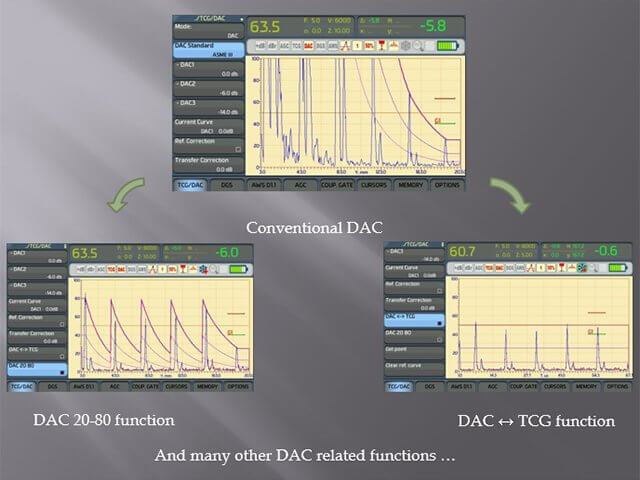

DAC系統
內置的DAC系統可根據以下代碼構建DAC曲線：ASME（單曲線和3條曲線），EN 1712，EN 1713，EN1714，JIS Z3060，GB 11345，GB4730。還可提供用戶預設。 基本曲線最多可以包含128個點。 最多可以建立6條其他曲線。 除了在任何DAC系統中使用的所有標準功能外，Sonocon BL還提供諸如“ 20-80”功能，DAC?TCG轉換功能等高級功能。

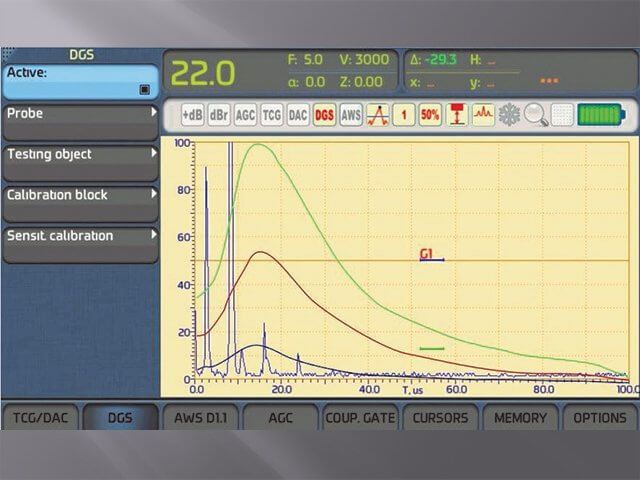

DGS (AVG)系統
對于給定的等效直徑（面積），DGS系統允許為直射束和角射束單元件傳感器建立多達3條DGS曲線。 它還可以直接讀取De 和/或 Se的讀數，以進行門控指示。
AWS（D級）系統
根據美國焊接學會結構焊接規范D1.1，D1.3節，Sonocon BL還采用了D等級的自動計算。
烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 相關參數：
Sonocon BL General和《UT》版本
| 顯示 | |
| 尺寸 | Sonocon BL: 7.2” |
| 分辨率 | 800×480 |
| 連接器 | |
| 探針連接器 | 2 × BNC or |
| 2 × LEMO-1 or | |
| 2 × LEMO-00 | |
| 模擬量輸出 | 報警 |
| USB1 | A型 |
| 局域網 | ? |
| 脈沖發生器 | |
| 種類 | 尖峰+方波（SWP） |
| 電壓（SWP） | 50 V, 100 V, |
| 150 V, 200 V, | |
| 250 V, 300 V, | |
| 400 V | |
| 能源（SWP） | 20 ns至1000ns，步長為10 ns手動和自動模式 |
| 電壓（峰值） | 低：50 V， |
| 高：300 V | |
| 阻尼 | ? |
| PRF模式 | 舒適，低， |
| 中等，高， | |
| 手冊 | |
| PRF | 從15至6000 Hz |
| 幻影控制 | 3種模式 |
| 接收者 | |
| 范圍（在鋼縱波處） | 8000毫米（314英寸） |
| 獲得 | 0至110 dB， |
| 階躍為0.1 dB | |
| 最大信號輸入 | 20 V p-p |
| 帶寬 | 0.2 MHz – 27 MHz |
| 過濾器 | 0.2-27 MHz, |
| 0.2-10 MHz, | |
| 2.0-21.5 MHz, | |
| 8.0-26.5 MHz, | |
| 0.5-4 MHz, | |
| 0.2-1.2 MHz, | |
| 1.5-8.5 MHz, | |
| 5-15 MHz, | |
| 0.4 MHz, | |
| 0.5 MHz, | |
| 1 MHz, | |
| 1.25 MHz, | |
| 2 MHz, | |
| 2.25 MHz, | |
| 2.5 MHz, | |
| 3.5 MHz, | |
| 4 MHz, | |
| 5 MHz, | |
| 7.5 MHz, | |
| 10 MHz, | |
| 15 MHz, | |
| 20 MHz | |
| 過濾器設置選擇 | ? |
| 整改 | RF, FW, Pos. HW, |
| Neg. HW | |
| TCG (TVG) | 110 dB; |
| 110 dB/μs slope | |
| 信號平均值 | OFF / 2x / 4x / 8x / 16x / 32x / 64x |
| 拒絕（截止） | 0-80% FSH |
| 測量 | |
| 門數 | 2 |
| 游標數 | 2 |
| 模式 | 1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2 |
| TOF模式 | 峰，邊緣（側面） |
| 幅度測量 | 高達200％FSH |
| 單位 | mm / in / us |
| 輸出欄位 | 5 |
| 報警 | |
| 閘門數量 | 2 |
| 等級數 | 3 |
| 缺陷評估 | |
| AWS | ? |
| DGS (AVG) | ? |
| DAC | ? |
| DAC: 點數 | 128 |
| DAC代碼 | ASME & ASME III, |
| EN 1712, EN 1713, | |
| EN1714, JIS Z3060, | |
| GB11345, GB 4730 | |
| 自定義DAC曲線 | 最多6 |
| DAC 20-80 | ? |
| DAC & TCG | ? |
| 記憶 | |
| 設定 | ? |
| 數據集（使用A掃描） | ? |
| 容量 | 2 GB（最大64 GB） |
| 電腦軟件 | ? |
| Other Features | |
| 聯軸器控制 | ? |
| 自動增益控制 | 獨立于兩個閥門 |
| 快速校準 | ? |
| 快速估算（最佳信號捕獲） | ? |
| 自動XX％（50％或80％） | ? |
| 參考增益 | ? |
| 峰值保持（收集峰值內存） | ? |
| 信號比較 | ? |
| 智能變焦 | ? |
| 菜單系統選擇 | 充分 |
| 簡單1 | |
| 簡單2 | |
| 鍵盤背光 | ? |
| 智能（上下文）鍵盤背光 | ? |
| 鍵盤快捷鍵數量2 | 41 |
| 物理 | |
| 外型尺寸 | Sonocon BL: 10×6.1×3.1″(256×156×80 mm3) |
| 含重量 電池 | Sonocon BL: 5.3 lbs (2.4 kg) |
| 工作溫度 范圍 | -30°C to 50°C (-22°F to 122°F) |
| 防塵防水 | IP65 |
| 電池壽命 | 8 h |
| 可更換電池 | ? |
| 1 USB Type A（又名主機或主機）允許連接外部設備（USB記憶棒，鼠標等）。 | |
