儀器所屬分類：產品中心 => 探傷儀 => 無損檢測
烏克蘭OKOndt
龐羽梁儀器儀表（上海）有限公司是烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN的授權代理商
烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：SMARTSCAN
產品類別：探傷儀
產品備注：飛機輪轂檢查系統
烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN 產品描述：
SMARTSCAN飛機機輪檢測系統主要用于梅西埃-布加迪、古德里奇、霍尼韋爾、麥科特等世界制造企業的飛機和直升機的主輪和前輪的檢測。

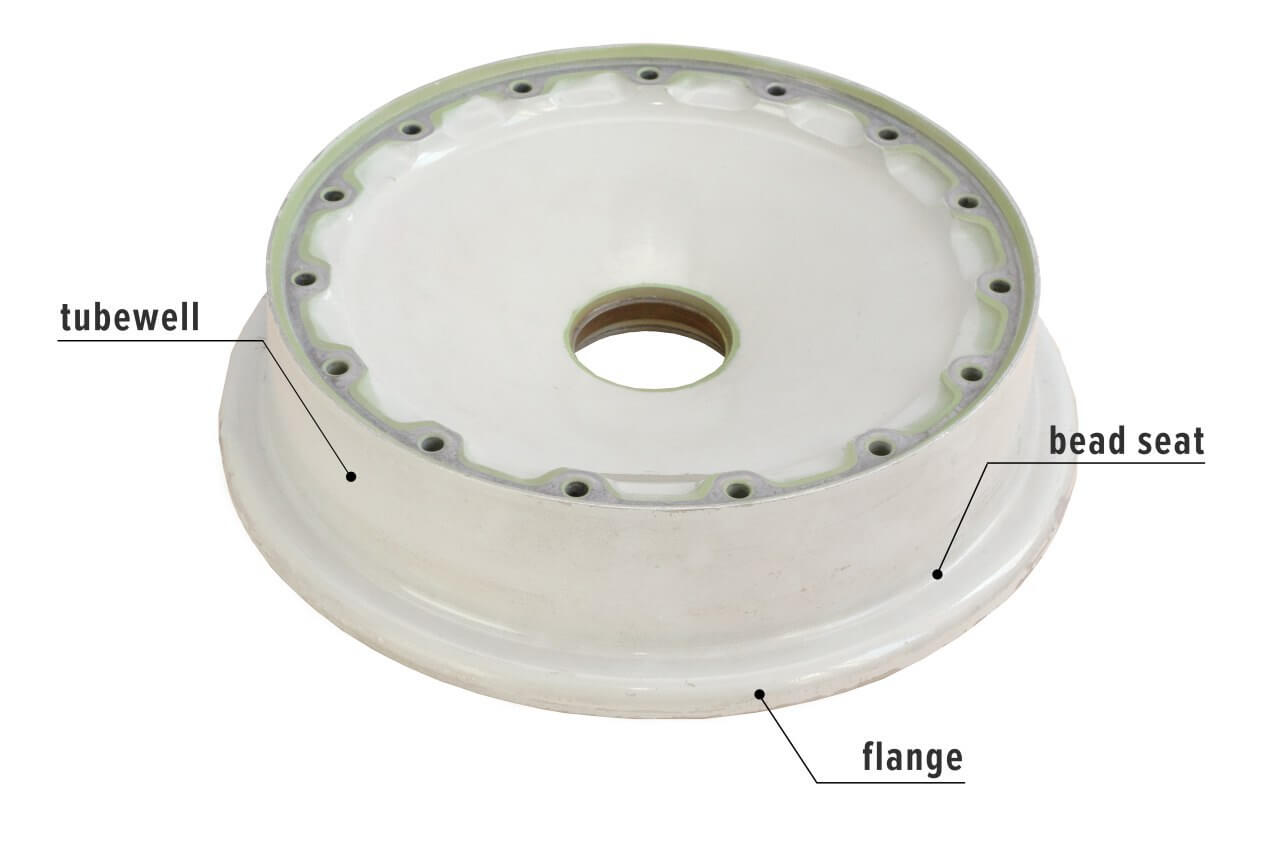

該裝置可控制車輪的以下區域：
?圓柱輪表面（tubewell）；
?從圓柱表面到法蘭（bead seat）的半徑過渡；
?半徑過渡到法蘭（到半徑過渡到法蘭）（flange）的界面區域。
測試對象的參數
被測車輪的外徑
?最小-7.5英寸 （190毫米）
?最大-26.5英寸 （670毫米）
輪轂直徑：
?最小-1.57英寸起。 （40毫米）
?最大-最多8英寸。 （200毫米）

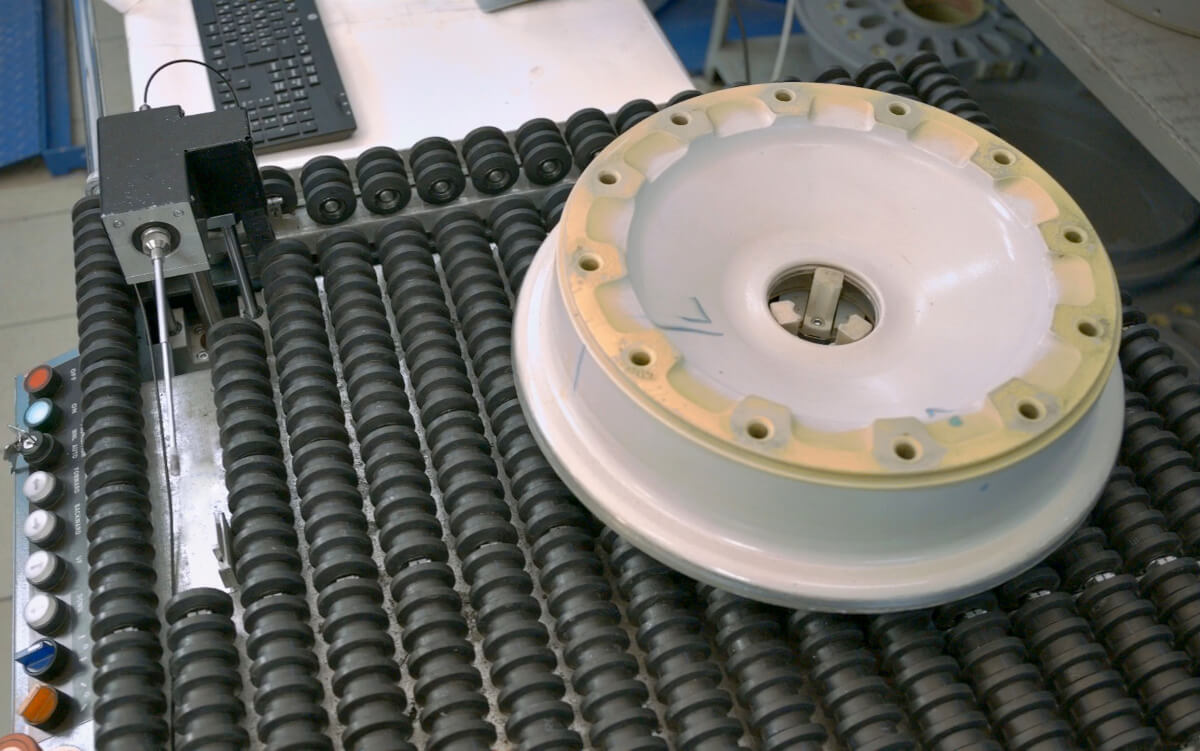

安裝組件：
?桌子（框架）的表面可放置輪子；
?輪轂鎖定機構；
?升高/降低車輪的機制；
?車輪旋轉機構；
?在水平和垂直平面上移動ECP的機制；
?站立以調節樣品；

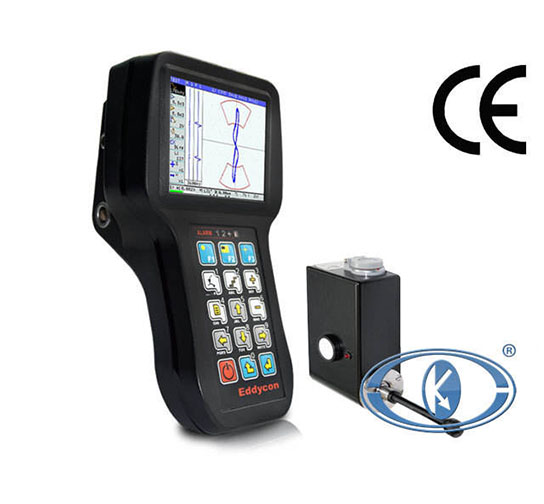

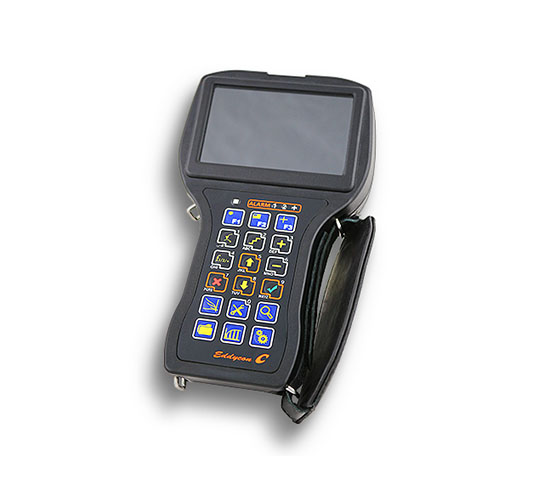

?代表探傷儀Eddycon C；
?安裝控制面板。
該系統有兩個版本:

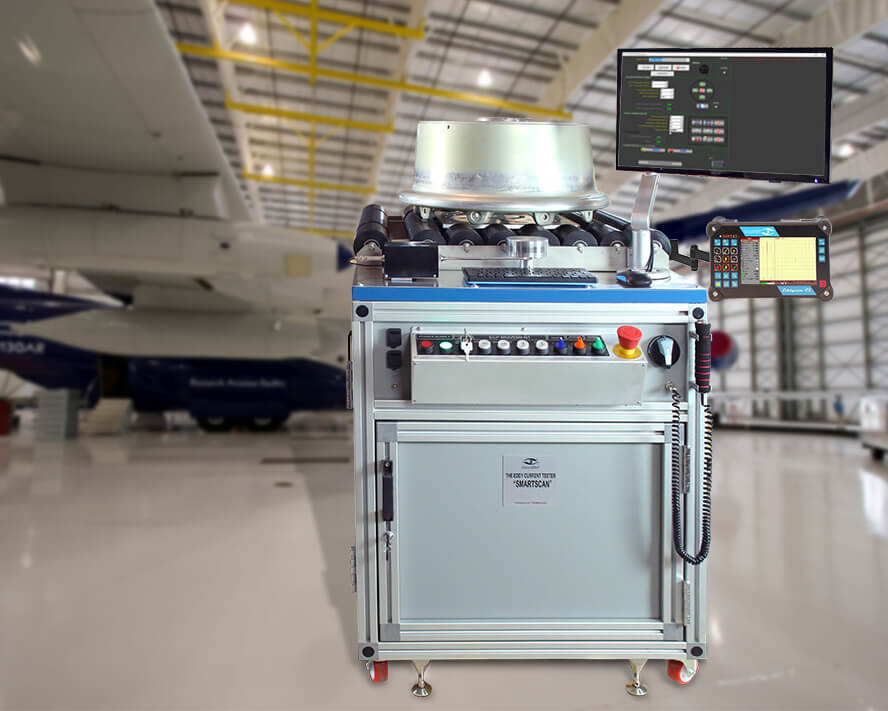

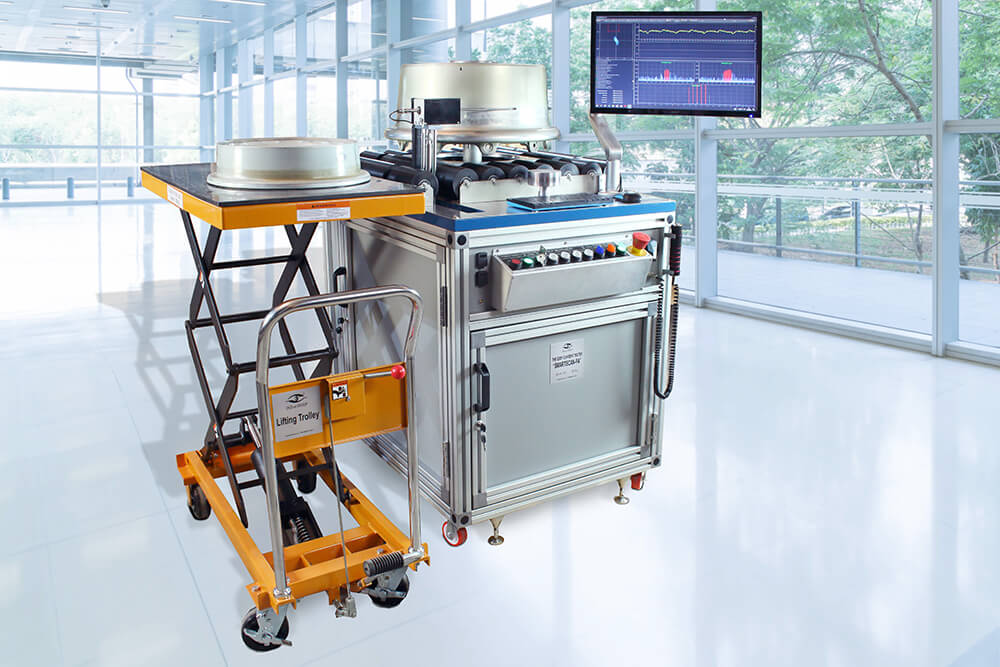

?SMARTSCAN
SMARTSCAN型號可使用不同制造商的便攜式渦流探傷儀對車輪進行半自動檢測。
SMARTSCAN套件包括 Eddycon C 探傷儀。

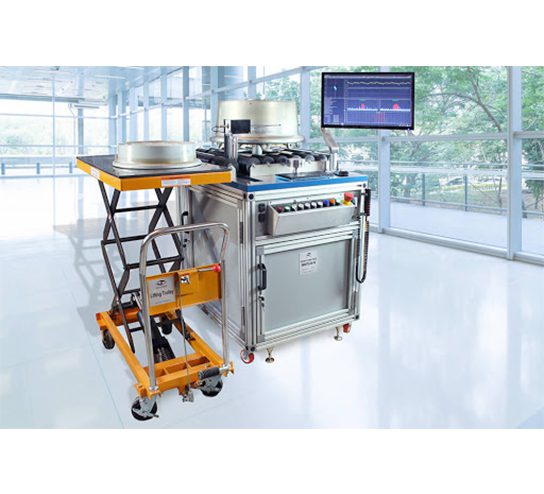

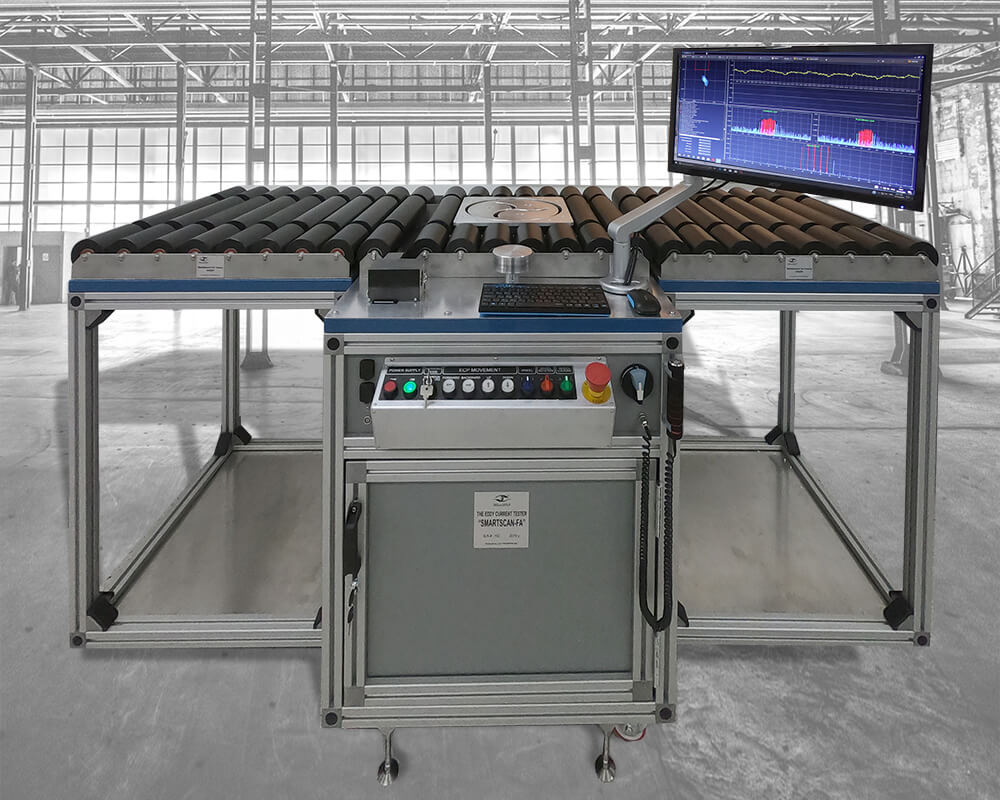

?SMARTSCAN-FA
SMARTSCAN-FA型可實現全自動檢查周期，包括缺陷停止模式，檢查結果存儲和數據庫創建以及檢查報告的打印輸出等。
Eddycon D 探傷儀在SMARTSCAN-FA套件中提供。
飛機機輪檢查系統的各種版本允許機修店根據自己的需求選擇最合適的工具包，以最大程度地提高輸出量并自動記錄檢查結果。
車輪檢查報告對于執行車輪檢查及其結果可能是至關重要的。
烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN 產品優點：
?渦流測量轉換器“粘附”到被檢查表面的獨特算法，即即使在垂直和水平方向的換檔情況下，也能跟蹤車輪輪廓；
?車輪檢查在“向上翻邊”和“向下翻邊”位置；
?重型車輪可靠的對中；
?用于檢查不帶輪轂的輪轂的適配器（應要求提供）；
?遠程“暫?！卑粹o，可以停止測試并執行手動確認測試程序；
?鎖定裝置可以阻止在攜帶渦流測量轉換器運動機構時使用的過大力，以防止操作員受傷和渦流測量轉換器的機械損壞。
烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN 產品特點：
?通過操作員控制臺或?qū)Ｓ密浖刂瓢惭b
?快速手動將渦流測量轉換器帶到被檢查的車輪上以確定設置（車輪提升高度，渦流測量轉換器的坐標以開始和完成檢查）；
?在檢查之前和完成時掃描參考試塊，以自動進行渦流測量轉換器性能驗證；
?檢查螺旋的可調范圍為.004至.08 in。 （從0.1到2毫米）以及車輪轉速；
?輪轂鎖定機構使您可以在控制位置將重達150 kg的飛機輪子居中，并以120 rpm的速度旋轉它們。
?手動和自動停止缺陷；
?恢復缺陷功能；
?以太網連接；
?將檢查結果存儲在Eddycon C探傷儀的內存（在SMARTSCAN中）或計算機內存（在SMARTSCAN-FA中）；
?系統軟件可確保對所有被檢查的車輪進行單獨的檢查設置并保存設置，以備將來使用；
?由于系統具有高質量的組件和模塊化，因此維修時間最短；
?與手動檢查相比，自動化的過程可以檢查增加產量的車輪半部，并且仍然確保對檢查區域進行100％掃描；
?易于使用。
烏克蘭OKOndt 飛機輪轂檢查系統SMARTSCAN 相關參數：
| 模型 | SmartScan 智能掃描 | SmartScan-FA |
| 系統類型 | 半自動 | 自動化的 |
| 外形尺寸 | 750×990×1250（毫米）* | 1200×800×1000 (毫米)* |
| 彌撒 | 不超過500公斤 | 不超過350公斤 |
| 探傷儀 | Eddycon C | Eddycon D |
| 渦流測量轉換器類型 | 帶圓柱頭的筆式探頭。 | 帶圓柱頭的筆式探頭。 |
| 頻率-100 kHz，200 kHz，500 kHz | 頻率-100 kHz，200 kHz，500 kHz | |
| 渦流測量轉換器直徑– 15/64英寸（6毫米） | 渦流測量轉換器直徑– 15/64英寸（6毫米） | |
| 其他標準渦流測量轉換器類型–根據要求 | 其他標準渦流測量轉換器類型–根據要求 | |
| 最大輪徑 | 26.5英寸（670毫米） | 26.5英寸（670毫米） |
| 最大系統負載 | 150磅（330磅） | 150磅（330磅） |
| 檢查螺旋 | 可調范圍為.004至.08英寸（0.1至2毫米） | 可調范圍為.004至.08英寸（0.1至2毫米） |
| 檢查區 | 車輪輪廓表面的自適應跟蹤 | 車輪輪廓表面的自適應跟蹤 |
| 渦流測量轉換器垂直運動 | 17英寸（430毫米） | 17英寸（430毫米） |
| 旋轉速度 | 10-120轉/分 | 10-120轉/分 |
| 檢查速度 | 最高33 fps（10 m / s） | 最高33 fps（10 m / s） |
| 警報器 | 視覺和聽覺 | 視覺和聽覺 |
| 電源 | 110-240 V, 50/60 Hz | 110-240 V, 50/60 Hz |
| 數據記錄與存儲 | 是 | 是 |
| (Eddycon C 內存) | （電腦硬盤，數據庫） | |
| 人工檢查 | 是 | 是 |
| （一套用于手動檢查的渦流測量轉換器） | （一套用于手動檢查的渦流測量轉換器） | |
| 遠程“暫?！卑粹o | 是 | 是 |
| 車輪位置 | 法蘭上/法蘭下 | 法蘭上/法蘭下 |
| 自動參考?jí)K校準 | + | + |
| 自動停止缺陷 | – | + |
| 轉盤 | 橡膠/塑料涂層輥 | 橡膠/塑料涂層輥 |
| 控制面板 | 內建的 | 內建的 |
| 操作方式 | 塊（禁止），手動（帶有自動參考?jí)K校準），自動 | 塊（禁止），手動（帶有自動參考?jí)K校準），缺陷停止，自動 |
| 端口 | 3 – USB端口，HDMI或顯示端口，以太網端口 | 3 – USB端口，HDMI或顯示端口，以太網端口 |
| 電腦套裝 | 無線鍵盤和鼠標，顯示器，系統單元，專用軟件 | 無線鍵盤和鼠標，顯示器，系統單元，專用軟件 |
| 適配器套裝 | 用于不帶輪轂的車輪 | 用于不帶輪轂的車輪s |
| (p/n ?C20626200 ?(SAFRAN), | (p/n ?C20626200 ?(SAFRAN), | |
| p/n ?3-1674 (GOODRICH) | p/n ?3-1674 (GOODRICH) |
