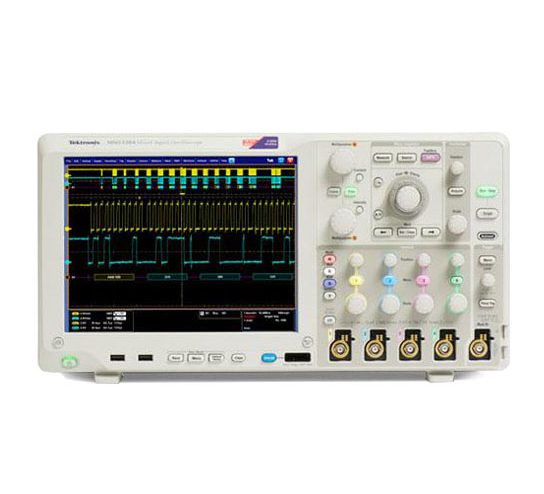

Tektronix泰克 MSO5000 / DPO5000系列示波器 產品簡介：
產品型號：MSO5000 / DPO5000
產品品牌：Tektronix泰克
產品類別：示波器
產品備注：示波器
Tektronix泰克 MSO5000 / DPO5000系列示波器 產品概述：
MSO/DPO5000B 系列示波器為調試和驗證復雜系統的工程師專門設計，可提供出色的信號完整性以及高級分析和數學功能，滿足您的工作臺和實驗室的需要。 MSO 型號包括 16 條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。 此外，您可以在示波器上運行基于 Windows? 的分析軟件。
Tektronix泰克 MSO5000 / DPO5000系列示波器 產品特點：
高級信號測量和分析
標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 高級抖動和眼圖分析等可選應用和寬帶射頻分析可幫您擴展功能，同時可視觸發還支持圖形觸發定義。
特點
?使用廣泛的標準測量工具檢定信號參數

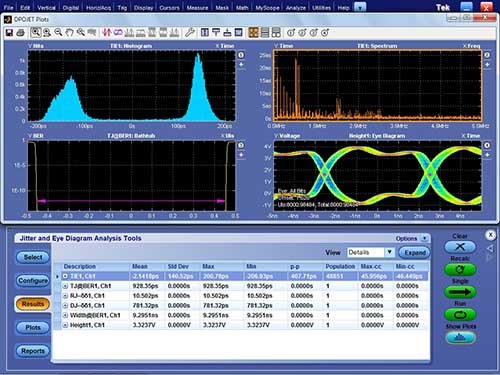

?高級抖動和定時分析可檢定信號完整性問題以及信號源
?SignalVu 軟件可提供寬帶頻譜分析和測量功能，以及音頻、調制、射頻脈沖和穩定時間選件
?TekScope AnywhereTM 軟件支持離線測量和分析
串行分析和一致性測試，正確完成

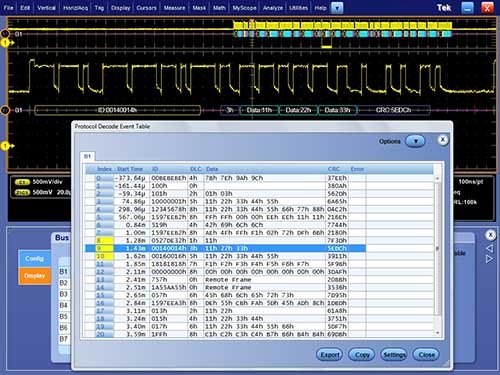

對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。
特點
?協議解碼以及串行觸發和分析選件，適用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay
?自動一致性測試軟件包，適用于 USB 2.0、以太網、HSIC、MOST 和 BroadR-Reach
自動功率測量
如今的高效功率轉換器的每瓦特輸出需要的輸入功率更低，但它們?cè)陔娫礈y(cè)量方面也要求更高。 自動功率測量可確保簡單、可重復的結果，用于驗證和優化電源電路性能。
特點
?MOSFET 開關損耗和安全作業區分析
?IEC61000-3-2 預一致性的功率因數和諧波測量
?電路內電感器和變壓器損耗測量
?USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器一致性測試
業內最佳探頭。 標準。

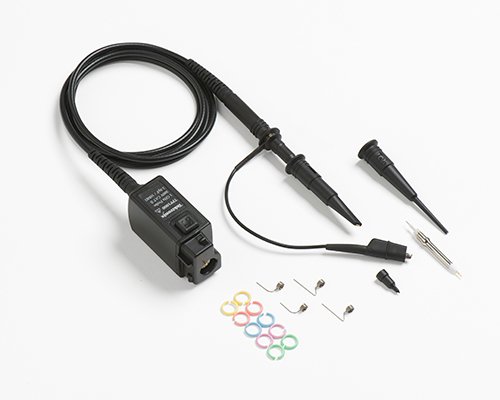

作為測量信號路徑中的關鍵元件，探頭不容忽視。 購買 MSO/DPO5000B 系列示波器時，您還可免費獲得業內最佳無源探頭。 由于擁有業內最佳負載 (3.9 pF) 和高達 1 GHz 的帶寬，TPP 系列探頭將成為您日常使用的隨身探頭。
特點
?TPP 系列探頭為標配，每條模擬通道一只
?3.9 pF 的業內最佳電容性探頭負載
?500 MHz 或 1 GHz 探頭帶寬
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 |
| DPO5034B | 350 MHz | 5 GS/s | 25M?點?– 125M?點 | 4 | – |
| DPO5054B | 500 MHz | 5 GS/s | 25M?點?– 125M?點 | 4 | – |
| MSO5034B | 350 MHz | 5 GS/s | 25M?點?– 125M?點 | 4 | 16 |
| MSO5054B | 500 MHz | 5 GS/s | 25M?點?– 125M?點 | 4 | 16 |
| DPO5104B | 1 GHz | 5 GS/s – 10 GS/s | 25M?點?– 125M?點 | 4 | – |
| DPO5204B | 2 GHz | 5 GS/s – 10 GS/s | 25M?點?– 125M?點 | 4 | – |
| MSO5104B | 1 GHz | 5 GS/s – 10 GS/s | 25M?點?– 125M?點 | 4 | 16 |
| MSO5204B | 2 GHz | 5 GS/s – 10 GS/s | 25M?點?– 125M?點 | 4 | 16 |
 |
|
