Tektronix泰克 6系列緊湊型數字化儀 產品簡介：
產品型號：6系列
產品品牌：Tektronix泰克
產品類別：示波器
產品備注：緊湊型數字化儀

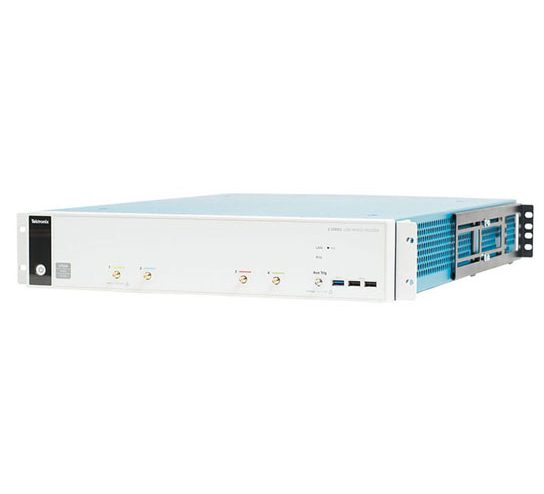

Tektronix泰克 6系列緊湊型數字化儀 產品概述：
在需要高速數字化儀的應用中，打開通道時不應犧牲性能。6 系列緊湊型數字化儀樹立了新標準，不需交錯采樣率、帶寬或記錄長度。您可以從中獲取最快最準確的性能 – 全都在2U 機架空間內。
?4 條通道均為 25 GS/s
?4 條通道頻率 DC 至 8 GHz
?12 位模數轉換器
?4 條通道上多達 10 億個樣本 (1 Gpt)
?所有通道上高達 2 GHz RF DDC 帶寬

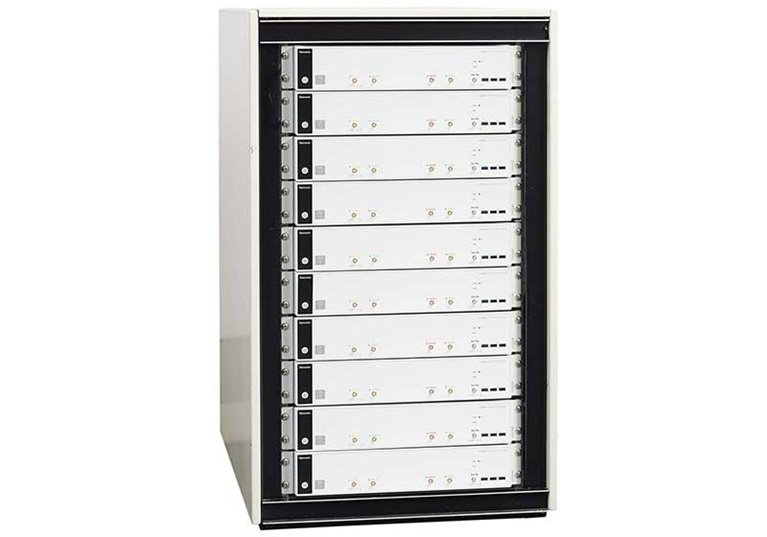

?數字化儀安裝在 2U 機架上
?極佳的低噪表現力和最佳的有效位數 (ENOB)
Tektronix泰克 6系列緊湊型數字化儀 產品特點：
大物理學 – 機器診斷
物理學不斷地引領世界在物質和能量方面取得令人興奮的新科學發現。在監測目標測試點時，這些實驗對數字化儀和示波器的精度、性能和尺寸提出了更高要求。6 系列緊湊型數字化儀采用獲獎的示波器用戶界面，具備行業領先的性能和小巧的外形，擁有泰克級別的可靠性，超越了上述要求。測試設備無疑更好。
?高能（粒子）物理
?核物理
?原子、分子和光物理
?凝聚態物理

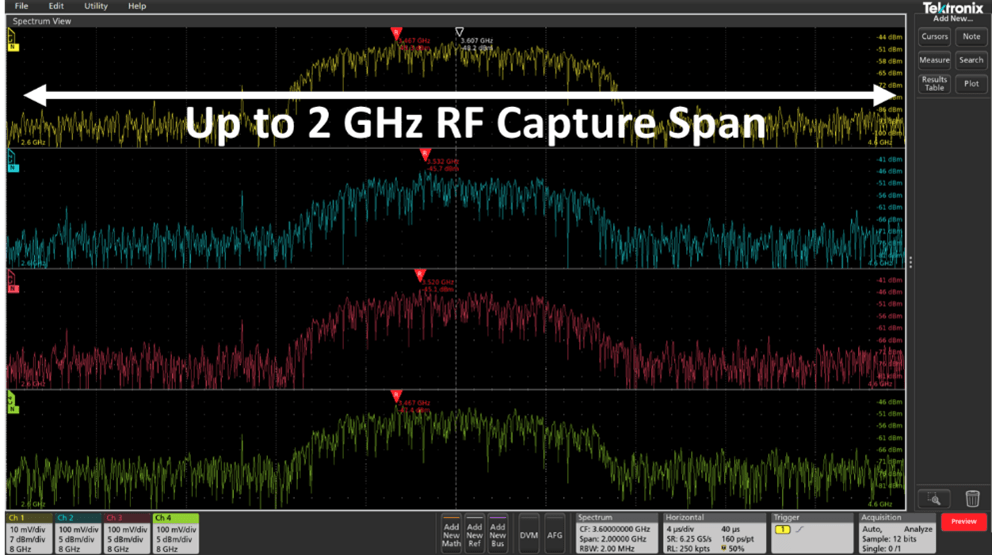

具有 DDC 和 IQ 數據卸載功能的內置 Spectrum View（頻譜視圖）輸入
不管您是頻譜分析儀專家還是臨時用戶，您都可以讓內置Spectrum View（頻譜視圖）功能即開始工作。泰克 TEK049 ASIC 擁有雙信號通路專*，其 ADC 和 DDC 可對時域和頻域進行獨立控制。
特點
?帶寬高達 2 GHz，內置數字下變頻器 (DDC)
?單獨的時域和頻域控件
?將原始 IQ 數據快速卸載至 PC
?射頻與時間觸發（頻率或幅度變化時觸發）
高帶寬制造，例如 5G 和 UWB
更高的數據吞吐量正在推動5G mmWave、超寬帶、WiGig和汽車雷達等多種技術的發展。6 系列緊湊型數字化儀是用于多通道系統的理想的中頻數字化儀，并將 4 條高性能 25 GS/s 通道融入到一個 2U 機架中。通過使用 DDC，可減少高達 30％ 的數據量，這意味著您可以更快地獲取數據以進行后處理。
特點
?2 個機架高（3.5 英寸）且帶機架固定架
?輕松遠程控制 – 瀏覽器訪問和控制
?以太網和 USB 3.0 端口用于快速數據傳輸
?編程支持：IVI-C、IVI-COM、MATLAB、LabView、Python、VISA、Sockets 等

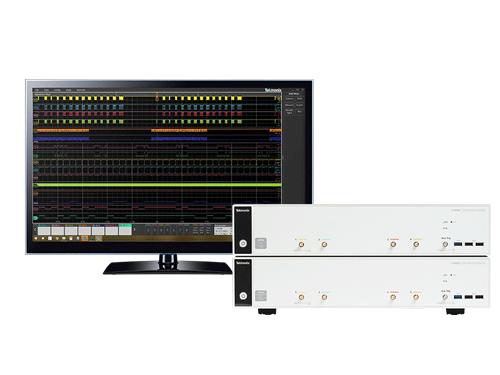

同步多個高速數字化儀
將兩個遠程數字化儀轉變成一臺虛擬儀器。發現、搜索和分析比以往任何時候都多的通道。
?同時查看所有通道
?重新排列或分組通道
?無限的自動測量
?輕松以太網接入

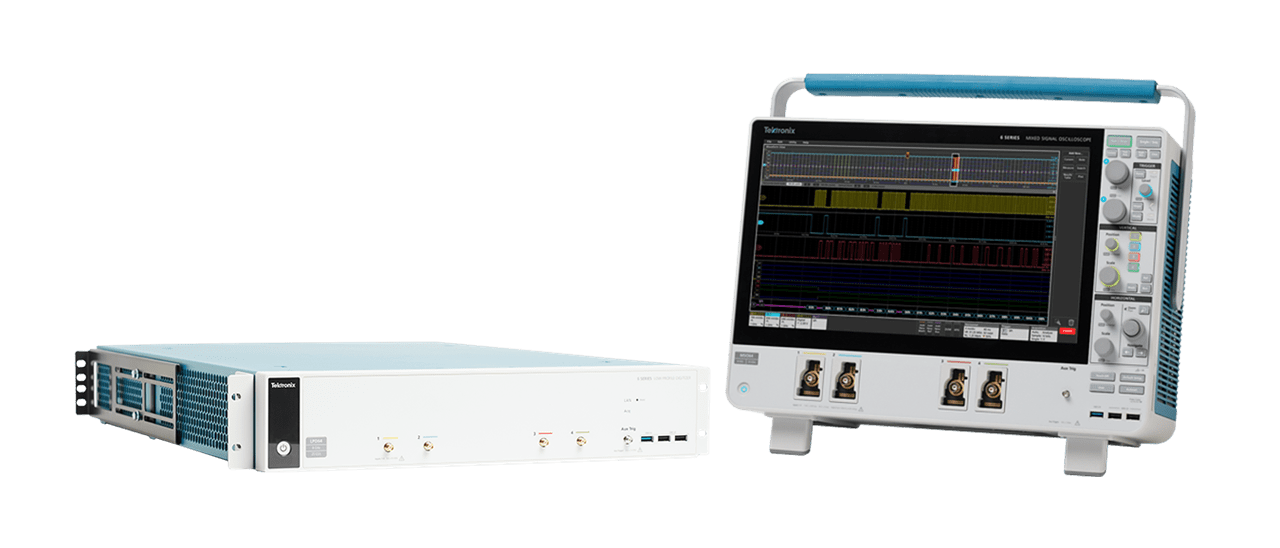

輕松應對從設計到制造測試的轉換
在設計中使用定制的軟件和測試例程來減少測試工作。使用6 系列緊湊型數字化儀及其 15.6 英寸的高清顯示器結合手勢-滑動-縮放觸摸屏進行設計驗證。在制造中使用緊湊型數字化儀，運行相同的用戶界面和類似的硬件。
| 型號 | 帶寬 | 采樣率 | 垂直分辨率 | Rack Height |
| LPD64 | DC to 8 GHz | 25 GS/s | 12-bits ADC | 2U rack mount ready |
 |
|
