德國METREL美翠

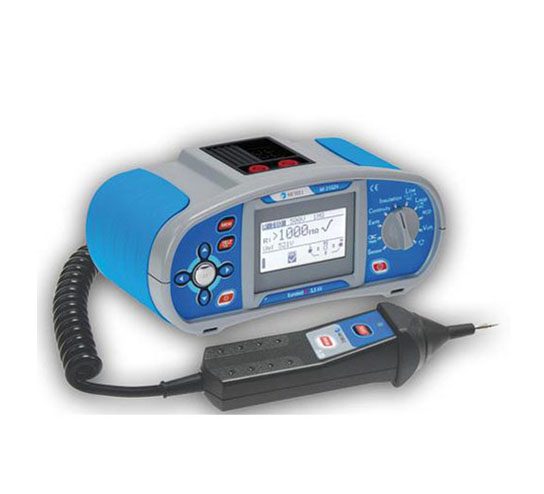

德國METREL美翠MI3102H電氣綜合測試儀 產品概述：
產品型號：MI3102H
產品品牌：德國METREL美翠
產品類別：電纜識別儀
產品備注：電氣綜合測試儀
德國METREL美翠MI3102H電氣綜合測試儀 產品簡介：
直流電壓與絕緣電阻
PI，DAR計算
PE導線的連續性與200 mA測試電流極性變化
7 mA測試電流（連續測量）無RCD跳閘PE導線連續性
線路阻抗
回路阻抗
與行程鎖RCD功能的回路阻抗
真有效值電壓和頻率
RCD測試（一般和選擇性，AC型，A）
接地電阻（3線和2夾具的方法）
真有效值泄漏電流和負載電流（選項）
照明（選項）
千伏多功能測量儀器
除了完整安裝安全測試的所有必要的功能根據IEC/EN 61557進行絕緣電阻測量測試電壓高達2.5千伏
使診斷測試由PI和DAR指標的計算
德國METREL美翠MI3102H電氣綜合測試儀 產品特點：
絕緣測試電壓100 V到2500 V范圍廣，閱讀10GΩ
絕緣診斷：極化指數（PI）和介質吸收率（DAR）計算
內置幫助屏幕現場引用
內置保險絲表線/回路阻抗結果自動評價
所有3個電壓進行實時監測
自動極性反轉連續性測試
回路阻抗測試RCD脫扣
內置充電器和充電電池作為標準配件
自動RCD測試過程
PC SW EUROLINK PRO測試結果和創建
德國METREL美翠MI3102H電氣綜合測試儀 產品參數：
| 絕緣電阻（EN61557-2） | 線路阻抗（EN61557-3） | ||
| 測量范圍 | R0.25MΩ÷199.9MΩ，Un50V，100V，250V | 測量范圍 | RL-N(L)0.25ΩΩ÷19.9kΩ |
| R0.15MΩ÷999MΩ，Un500V，1kV | Ipsc | 計算值 | |
| U0V÷1200V | 額定電壓 | 30V÷500V /15Hz÷500Hz | |
| 額定電壓 | 100V， 250V， 500V， 1kV | 故障回路阻抗 | (EN61557-3) |
| 測量電流 | 小1mA在RN=UN×1kΩ/V | 測量范圍 | RL-PE0.25Ω÷19999Ω |
| 短路電流 | <3mA | IPFC | 計算值 |
| 連續性 | 額定電壓 | 50V÷500V /15Hz÷500Hz | |
| 低電阻Ω(EN61557-4) | 電壓和頻率 | ||
| 測量范圍Ω | R0.16Ω÷1999Ω | U0V÷550V /f15Hz÷500Hz | |
| 測試電流 | 小±200mA，在2Ω | 相旋轉(EN61557-7) | |
| 開路電壓 | 6.5V÷9.0V | 額定電壓 | 100V÷550V /15Hz÷500Hz |
| 連續性7mA | 結果 | 1.2.3或者2.1.3 | |
| 測量范圍Ω | R0.0Ω÷1999Ω | RCD(EN61557-6) | |
| 測試電流 | 8.5mA | 測量范圍(IΔN) | 10，30，100，300，500mA，1A |
| 開路電壓 | 6.5V÷9.0V | 額定電壓 | 50V÷264V /15Hz÷500Hz |
| 接觸電壓Uc | 通用 | ||
| Uc | 3.4V÷42.7V(88.1)V | 電源電壓 | 9VDC(6×1.5V電池AA) |
| 用于Uclim25V(50V) | 保護等級 | IP42 | |
| RS | 0.00Ω÷9.99kΩ，(RS=UC/IΔNA) | 充電器電壓 | 12V÷15V |
| 脫扣時間 | 無滯后RCD | 過壓類別 | 600V，Ⅲ類 |
| ×10ms÷300ms(500ms) | 種類(選項) | ||
| ×20ms÷150ms(200ms) | 保護分類 | 雙絕緣 | |
| ×50ms÷40ms(150ms)，UC0.0V÷99.9V | 污染等級 | 2 | |
| 脫扣電流 | IΔ0.2× IΔN÷1.1× IΔNAC(÷1.5× IΔNA) | 種類 | 300V，Ⅲ類 |
| tΔ0ms÷300ms，UC0.0V÷100.0V | 顯示 | 128×64點陣帶背景光 | |
| 倍數 | ×0.5，×1，×2， ×5 | 尺寸 | 230寬×103高×115厚 |
| 對地電阻 | (EN61557-5) | 重量帶電池 | 1.32kg不帶電池 |
| R | 2.00Ω÷1999Ω | 工作溫度范圍 | 0－40℃ |
| 開路電壓 | <45V | TRMS電流I | 0.0mA÷19.99A |
| 短路電流 | <20mA | 照明 | E 0.1勒克斯÷19.99千勒克斯 |
 |
|
