Tektronix 泰克Keithley 2290 系列高壓直流電源產品介紹：

產品型號：Keithley 2290
產品品牌：Tektronix 泰克
產品類別：電源
產品備注：高壓直流電源

Tektronix 泰克Keithley 2290 系列高壓直流電源產品特點：

• 源電壓高達5kV和10kV
• 電流測量分辨率1μA
• 低噪聲，適合高精密源和高靈敏度 測量；可選配濾波器，使得5kV電 源噪聲降低至3mVRMS以下
• 安全互鎖控制高壓輸出
• IEEE-488可編程
• 保護模塊，防止給低壓儀器帶來 損害

Tektronix 泰克Keithley 2290 系列高壓直流電源產品概述：

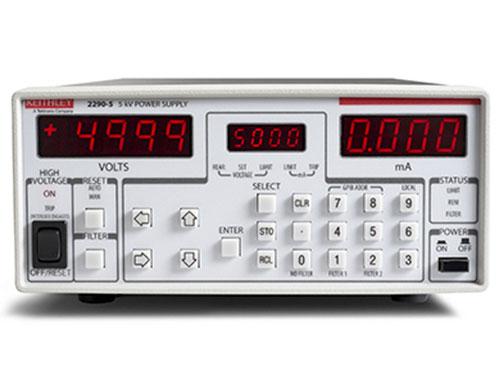

2290 系列高壓電源非常適合高壓設備和材料測試，以及高能物理試驗。 為高達 5000V 的電壓輸出選擇 2290-5 型號電源，為高達 10,000V 的電壓輸出選擇 2290-10 型號電源。 這些電源測量 1V 分辨率的輸出電壓和 1μA 分辨率的輸出電流。 除了電壓和電流輸出顯示屏外，第三個顯示屏顯示以下四種設置之一：輸出電壓、電壓限制、電流限制或電流跳閘。

Tektronix 泰克Keithley 2290 系列高壓直流電源產品優勢：

* 提高電源精度和測量靈敏度；5kV 電源上的可選擇濾波器將噪聲降至小于 3mV RMS 。
* 確保高壓測試夾具檢修門打開時禁用輸出電壓。
* 允許創建一個自動化高壓測試系統。
* 將低電壓測量儀器（如 2600B 系列 SourceMeter? SMU 儀器）上的電壓鎖定至 200V 的最大值，甚至在被測設備 (DUT) 故障時，以防止損壞低電壓儀器。

Tektronix 泰克Keithley 2290 系列高壓直流電源產品應用：

• 高壓器件擊穿測試
• 高壓組件測試
• 絕緣測試
• 高壓電阻率測試
• 高能物理研究

2290系列高壓電源有助于高壓器件和材料測試以及高能物理實驗。2290-5型 5kV電源電壓輸出高達5000V，2290-10型10kV電源電壓輸出高達10,000V。2290-5 型電源具有5mA電流能力，2290-10型電源具有1mA電流能力。這些電源可對輸出 電壓進行測量，其電壓分辨率是1V，也可以對輸出電流進行測量，其電流分辨率 是1μA。除了電壓和電流輸出顯示，第三個顯示屏還可以呈現以下四個設置中的之 一：輸出電壓、電壓限幅、電流限幅、電流跳閘。這些值可以通過前面板鍵盤設置。 還可以通過IEEE-4888接口對這些設置進行編程，或者通過模擬控制電壓設置輸出 電壓。

低噪聲確保高精度低電平測量

當使用高靈敏度測量儀器進行漏電流或高阻測量時，低輸出噪聲至關重要。 2290-10型電源最大輸出波分低于1VRMS。2290-5型電源最大輸出波分低于100mVRMS。 2290-5型電源通過選配兩個內部濾波器，可將最大輸出波紋降低至3mVRMS。這兩 款電源具有極低的噪聲，便于高靈敏度測量儀器進行皮安級的精確電流測量。

保護用戶和儀器

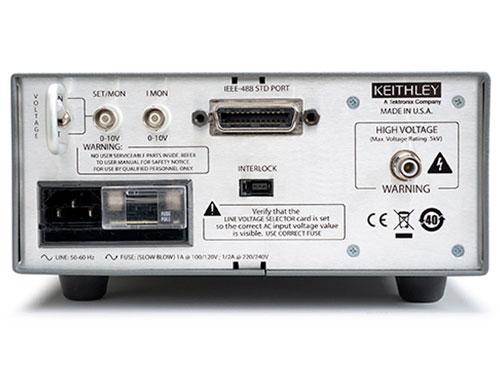

2290系列電源和2290-PM-200型保護 模塊可使用戶和儀器免遭危險電壓損害。 當高壓測試夾具檢修門打開時，利用電源 內置的互鎖電路，可以確保輸出電壓禁用。 此外，2290系列所有電源都具有低壓模擬 輸出，允許對高電壓和輸出電流進行安全 監控。

在高壓電路中使用低壓測量儀器時， 保護模塊可以將儀器電壓安全地鉗位在 200V最大值，即使待測器件(DUT)擊穿。 因此，2290系列電源2290-PM-200型保護 模塊和吉時利附件提供了構建安全、高壓 測試環境所需的一切。

2290-PM-200型保護模塊對低壓測量設備提供保 護，使之免遭200V以上電壓帶來的損害。

進行高精密電流測量，分辨率1μA

使用吉時利高靈敏度測量儀器，如吉時利數字源表?源測量單元儀表，能夠測量 低于2290系列電源靈敏度的待測器件(DUT)電流。吉時利數字源表源測量單元儀表 的靈敏度可低至0.1fA。下圖給出待測器件(DUT)擊穿時2290-PM-200型保護模塊怎 樣保護低壓數字源表源測量單元儀表免遭高壓損害。保護模塊的漏電流使測量分辨 率限制在皮安級，這要比2290系列電源的電流測量分辨率高50倍。吉時利能夠以最 高電流測量靈敏度提供全面的高壓測量能力。

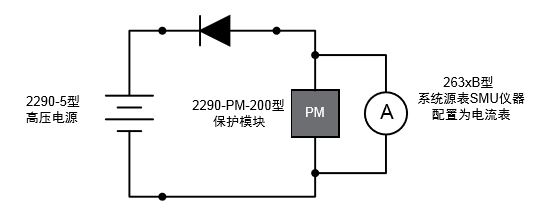

利用吉時利數字源表源測量單元儀表對高壓二極管進行反向擊穿測試，以測試漏電流。當二極管擊穿時， 2290-PM-200 SMU型保護模塊對數字源表源測量單元儀表進行保護，使之免遭高壓損害。

易于實現高壓測試系統自動化

2290系列電源的IEEE-488接口允許創建自動化的高壓測試系統。提供的軟件 驅動程序可以簡化 并加速測試系統開發。這將進一步提高安全性，因為可以對高壓 進行程控。

Tektronix 泰克Keithley 2290 系列高壓直流電源產品規格表：
