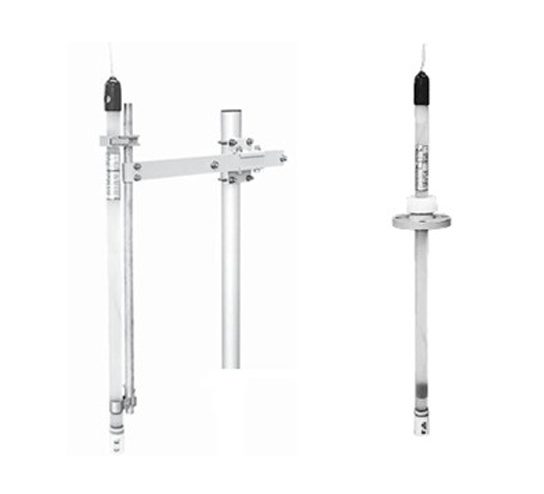

HACH哈希? DKK品牌儀器：浸沒式pH/ORP檢測器HC-7系列產品介紹：
產品型號：HC-7系列
產品品牌：DKK品牌儀器
產品類別：監測器
產品備注：浸沒式pH/ORP檢測器
HACH哈希? DKK品牌儀器：浸沒式pH/ORP檢測器HC-7系列產品特點：
工業用浸沒型pH/ORP計可用于敞開式水路或池槽等。根據使用條件選擇合適的浸沒式護套與電極組合使用。此篇介紹的電極均為KCl補給式電極。流通式安裝請參見流通式pH/ORP計檢測器的相關規格資料。
●KCl補給式電極浸沒式檢測器
與KCl補給式電極組合使用的浸沒式pH?ORP檢測器，內部存有大量的KCl參比液。可使用在從排水處理過程到測定條件嚴酷的工業過程等不同的測定條件中，應用十分廣泛。并有多種液接材質以及不同種類的電極可供選擇。此外，為了維持長期穩定的參比點位，保證可靠性高的測量，還有各種加壓式浸沒檢測器可供選擇。
標準規格
●通用規格
構造：防雨構造 (JIS C 0920)
內部液量：約500mL (護套長1.0m時)
水樣條件：壓力…大氣壓 (無加壓)、Max 0.15MPa (加壓式)、流速…2m/s以下
●型號分類
| 無加壓 | 加壓式 | 特點 | |
| 排水中和控制監控用 | HC-763型 | HC-753型 | ?采用半透明的PP(聚丙烯)材質的護套，具有耐熱、耐藥性。 |
| ?護套長度以0.5m為單位逐級遞增，最長至3m。 | |||
| HC-703C型 | HC-753C型 | ?采用透明PVC(聚氯乙烯)材質的護套，強度高不易彎曲。 | |
| ?護套長度以0.5m為單位逐級遞增，最長至4m。 | |||
| 在線過程控制用 | HC-703F型 | HC-753T型 | ?采用半透明、PVDF(聚偏氟乙烯)材質的護套，具有良好的 |
| ??耐藥性、耐高溫性等。 | |||
| ?耐候性佳，陽光可直接照射。 | |||
| ?安裝桿長度以0.5m為單位逐級遞增，最長至4m。 | |||
| HC-703T型 | HC-753T型 | ?采用耐有機溶劑的氟樹脂材質(半透明PFA)安裝桿。密封填充 | |
| ??采用耐有機溶劑的全氟橡膠。 | |||
| ?安裝桿長度以0.5m為單位逐級遞增，最長至3m。 | |||
| 注)?加壓式安裝的推薦條件：①安裝在密封池槽中，有內壓的場合。②水樣污染較嚴重，鹽橋容易結垢的場合。?③低離子水測定的場合?(電導率在200μS/cm以下)。 | |||
系統構成圖
●規格
| 一般用 | 耐藥?耐高溫 | 耐有機溶劑 | |||
| 型號 | 非加壓型 | HC-763 | HC-703C | HC-703F | HC-703T |
| 加壓型 | HC-753 | HC-753C | HC-753F | HC-753T | |
| 液接部材質 | 本體 | PP | PVC | PVDF | PFA |
| 保護筒 | PP | PP | PVDF | PFA | |
| 電極密封 | FPM | FPM | FPM | 全氟橡膠 | |
| 護套長度 | 3.0m | 4.0m | 4.0m | 3.0m | |
| 耐熱溫度(注1) | 80℃ | 60℃ | 120℃ | 80℃ | |
| 質?量(注2) | 1????kg | 1????kg | 1????kg | 1.5kg | |
| (注1)?液接部材質本體的耐熱溫度。使用溫度范圍根據電極型號決定。 | |||||
| (注2)?KCl參比液已填充，護套長1m時的質量。 | |||||

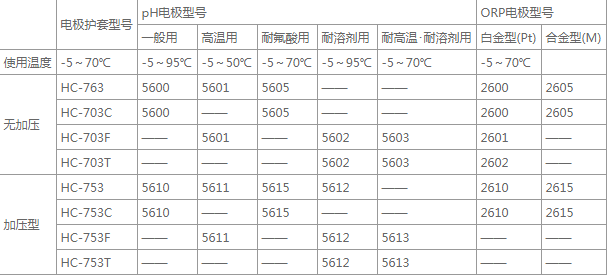

●電極
表示的電極是與該護套配合使用的代表型號
HACH哈希? DKK品牌儀器：浸沒式pH/ORP檢測器HC-7系列技術指標：
| 外形尺寸及產品代碼 | |
| HC-?763型?(?PP材質,?通用) | HC-?703C型?(?PP材質,?通用) |
| *1.PP材質護套，最長只能到3m。 | *1.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 |
| *2.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 | |
| 注1.?適合用于敞開式池槽，內部充填有KCl參比液，可安裝pH或ORP電極。護套為PP材質，浸沒型安裝方式。 | 注1.?適合用于敞開式池槽，內部充填有KCl參比液，可安裝pH或ORP電極。護套為PVC材質，浸沒型安裝方式。 |
| 注2.?PP材質護套本身的耐熱溫度?為80℃，當與常溫用的電極(5600型、2600型等)配合使用時，使用溫度為70℃。 | 注2.?PVC材質護套耐熱溫度為60℃，透明PVC管強度高，最長可以做到4m。且PVC材質耐候性佳，可長期安裝在室外陽光直射。電極頂端的保護筒材質為PP。 |
| 注3.?PVC材質較PP材質耐候性佳，當安裝條件是在室外有陽光直射時，請選擇PVC材質的型號：HC-703C。 | 注3.當使用溫度在60℃以上時，請選擇HC-763型或HC-703F型。 |
| 注4.?可以選配護套的安裝件。 | 注4.?可以選配護套的安裝件。 |
| 安裝支撐件：ZC-2型?(護套最長至1.5m)或ZC-1型、ZN-7型 | 安裝支撐件：ZC-2型?(護套最長至2.0m)或ZC-1型、ZN-7型 |
| 法蘭：ZFL-11型?或ZFL-2型(護套最長至2.0m) | 法蘭：ZFL-11型?或ZFL-2型(護套最長至3.0m) |
| HC-?703F型?(?PVDP材質,耐熱.耐藥用) | HC-?703T型?(?PFA材質,?耐有機溶劑用) |
| *1.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 | *1.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 |
| 注1.?適合用于敞開式池槽，內部充填有KCl參比液，可安裝pH或ORP電極。護套為PVDF材質，浸沒型安裝方式。 | 注1.?適合用于敞開式池槽，內部充填有KCl參比液，可安裝pH或ORP電極。護套為PFA?材質，浸沒型安裝方式。 |
| 注2.?PVDF材質的耐熱溫度高達100℃，對各種藥劑和有機溶劑等有很好的耐腐蝕性。因此，可適用于高溫、且混入藥劑及有機溶劑的過程水樣，是安全性很高的在線過程用的pH/ORP護套。半透明PVDF管強度高，彎曲度小，最長可以做到4.0m。電極密封材質為氟橡膠?(FKM)。 | 注2.?PFA材質的耐熱溫度可到80℃，對有機溶劑及各種藥劑有很好的耐腐蝕性。因此，可適用于混入試藥及有機溶劑的過程水樣，是安全性很高的在線過程用的pH/ORP護套。電極密封材質為耐熱、耐藥劑、耐有機溶劑的全氟橡膠。 |
| 注3.?可以選配護套的安裝件。 | 注3.?可以選配護套的安裝件。 |
| 安裝支撐件：ZC-2型?(護套最長至2.0m)或ZC-1型、ZN-7型 | 安裝支撐件：ZC-2型?(護套最長至1.5m)或ZC-1型、ZN-7型 |
| 法蘭：ZFL-11型?或ZFL-2型(護套最長至3.0m) | 法蘭：ZFL-11型?或ZFL-2型(護套最長至2.0m) |
| HC-?753型?(?加壓式PP材質) | HC-?753型?(?加壓式?透明PVC材質) |
| *1.?PP材質護套，最長只能到3m。 | *1.儀表空氣加壓的情況時，建議另外再選配空氣加壓控制輔件：PAS-10型 |
| *2.儀表空氣加壓的情況時，建議另外再選配空氣加壓控制輔件：PAS-10型 | *2.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 |
| *3.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 | |
| 注1.?適用于敞開式池槽的加壓式PP材質浸沒型護套。內部充填有KCl參比液，可安裝pH或ORP電極。 | 注1.?適用于敞開式池槽的加壓式PVC材質浸沒型護套。內部充填有KCl參比液，可安裝pH或ORP電極。 |
| 注2.?內部參比液加壓方式可用在各種嚴酷條件下長期穩定的測量，例如排水、下水、糞便處理廠等。壓力計量程為0~0.2MPaFS，設定壓力為0.05~1.0MPa。 | 注2.?PVC材質護套耐熱溫度為60℃，透明PVC管強度高，最長可以做到4m。且PVC材質耐候性佳，可長期安裝在室外陽光直射。電極頂端的保護筒材質為PP。 |
| 注3.?PP材質護套本身的耐熱溫度為80℃，當與常溫用的電極(5610型、2610型等)配合使用時，使用溫度為70℃。 | 注3.?內部參比液加壓方式可用在各種嚴酷條件下長期穩定的測量，例如排水、下水、糞便處理廠等。壓力計量程為0~0.2MPaFS，設定壓力為0.05~1.0MPa。 |
| 注4.?當安裝條件是在室外有陽光直射時，請選擇比PP材質耐候性更好的PVC材質型號：HC-703C。 | 注4.?可以選配護套的安裝件。安裝支撐件：ZC-2型?(護套最長至2.0m)或ZC-1型、ZN-7型 |
| 注5.?可以選配護套的安裝件。 | |
| 安裝支撐件：ZC-2型?(護套最長至1.5m)或ZC-1型、ZN-7型 | 法蘭：ZFL-11型?或ZFL-2型 |
| 法蘭：ZFL-11型?或ZFL-2型(護套最長至2.0m) | (護套最長至3.0m) |
| HC-753F型(?加壓式PVDP材質,耐熱.耐藥用) | HC-753T型(加壓式PFA材質,?耐有機溶劑用) |
| *1.儀表空氣加壓的情況時，建議另外再選配空氣加壓控制輔件：PAS-10型 | *1.儀表空氣加壓的情況時，建議另外再選配空氣加壓控制輔件：PAS-10型 |
| *2.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 | *2.當選配自清洗器或者ZN-7型安裝支撐件時，請選配該安裝輔件。 |
| 注1.適用于敞開式池槽的加壓式PVDF材質浸沒型護套。內部充填有KCl參比液，可安裝pH電極。 | 注1.適用于敞開式池槽的加壓式PVDF材質浸沒型護套。內部充填有KCl參比液，可安裝pH電極。 |
| 注2.PVDF材質的耐熱溫度高達100℃，對各種藥劑和有機溶劑等有很好的耐腐蝕性。因此，可適用于高溫、且混入藥劑及有機溶劑的過程水樣，是安全性很高的在線過程用的pH護套。半透明PVDF管強度高，彎曲度小，最長可以做到4.0m。電極密封材質為氟橡膠?(FKM)。 | 注2.PFA材質的耐熱溫度可到80℃，對有機溶劑及各種藥劑有很好的耐腐蝕性。因此，可適用于混入試藥及有機溶劑的過程水樣，是安全性很高的在線過程用的pH護套。電極密封材質為耐熱、耐藥劑、耐有機溶劑的全氟橡膠。 |
| 注3.內部參比液加壓方式可用在各種嚴酷條件下長期穩定的測量，例如排水、下水、糞便處理廠等。壓力計量程為0~0.2MPaFS，設定壓力為0.05~1.0MPa。 | 注3.內部參比液加壓方式可用在各種嚴酷條件下長期穩定的測量，例如排水、下水、糞便處理廠等。壓力計量程為0~0.2MPaFS，設定壓力為0.05~1.0MPa。 |
| 注4.可以選配護套的安裝件。安裝支撐件：ZC-2型?(護套最長至2.0m)或ZC-1型、ZN-7型?法蘭：ZFL-11型?或ZFL-2型(護套最長至3.0m) | 注4.PFA材質護套自身耐熱溫度為80℃，當與常溫用的5612型電極組合使用時，使用溫度70℃。 |
| 注5.可以選配護套的安裝件。安裝支撐件：ZC-2型?(護套最長至1.5m)或ZC-1型、ZN-7型?法蘭：ZFL-11型?或ZFL-2型(護套最長至2.0m) | |
 |
|
