德國德爾DUERR NDT CR射線數碼成像板掃描系統產品介紹：

產品型號：HD-CR系列
產品品牌：德國德爾DUERR NDT
產品類別：掃描系統
產品備注：射線數碼成像板掃描系統

德國德爾DUERR NDT CR射線數碼成像板掃描系統產品概述：

提供了傳統的X射線膠片的數字替代物，實際的應用上，是節省了…底片、洗片機、化學液體、暗房、觀片燈，只要一臺計算機，配合圖像軟件，通過簡易的步驟就能夠取得高分辨率的圖像，而且也大大的減少了成像時間，形成了巨大的優勢，也是近期NDT無損檢測行業的重點產品之一。

UERR?NDT?CR技術及認可

是世界上第一家發展12.5μm激光點掃描器的公司，與相應的高分辨率的熒光物質存貯器成像板，它符合EN?14784和ASTM?2446的所有嚴格的要求，高分辨率成像板和HD-CR裝置結合達到唯一一家CR制造廠可達到的40μm空間分辨率，覆蓋DUERR?NDT公司的兩個型號，包括HD-CR35及HD-CR43。

DUERR?NDT公司也獲得德國有名的BAM證書，也符合ISO?9001、EN和ASTM標準。

CR技術由3個步驟組成

*成像板（IP板）通過X射線或γ射線曝光，曝光引起IP板里的含磷層存貯X射線圖象；

* 在數碼成像板掃描儀上閱讀，期間，聚焦激光束引發存貯的X射線圖象數據以可視光的形態釋放；

發射出的光可采集，通過光電倍增管，轉換成數字化的電信號，最后以數字圖象顯示在聯機計算機的監視器上；同時，在設備內部的擦除器可直接清除IP板的殘留數據，這樣就準備好可以進行下次的曝光。

優點﹕

*數碼膠片可多次重復使用

*不需進行傳統的藥水洗片，如顯影、定影等步驟，也不需暗室，大大降底材料及人工成本

*不間斷地自動進行掃描多張數碼膠片，可自動保存圖像

*能進行圖像處理，如加上編號、缺陷說明等等…

*全自動計算機判別缺陷功能，包括缺陷大小、相對檢測標準的級別等強大的軟件功能

*可提供不同尺寸的高柔軟性數碼膠片（HD-CR35及CR35）

*數碼圖像可永久保存，可省卻儲存傳統底片的空間及其房間的特殊環保條件

德國德爾DUERR NDT CR射線數碼成像板掃描系統產品技術參數：

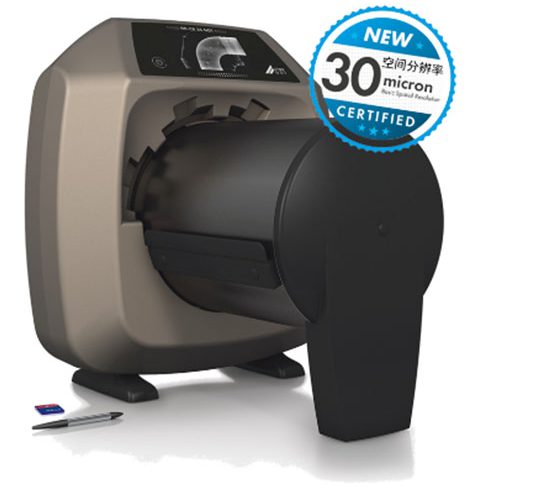

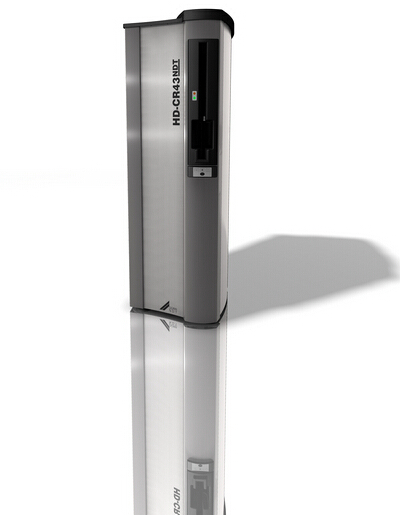

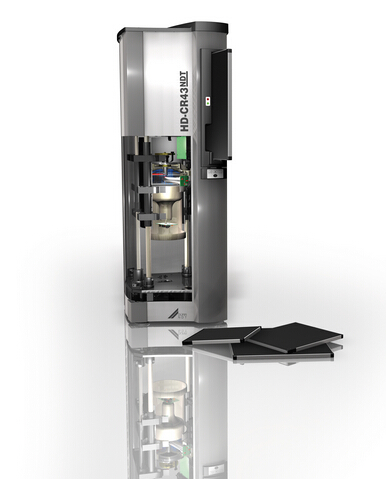

技術數據	數碼成像板掃描儀	HD-CR?35 NDT	CR?35 NDT	HD-CR?43 NDT	CR?43 NDT
BSR （空間分辨率）	取決于成像板 （通過BAM鑒定）	40μm	100μm	40μm	100μm
激光	焦點在成像板表面	12.5, 25, 50μm	50μm	12.5 μm	50 μm
尺寸	（高×寬×深）cm	40×37×47cm	40×37×47cm	113×41×46cm	113×41×46cm
重量	不包括運輸箱	17.5kg	17.5kg	56kg	56kg
電源	100-240V?/?50-60Hz	140W	140W	250W	250W
灰度分辨率	16位，65.536灰度級	●	●	●	●
最大成像板尺寸	35cm寬，長度不限	●	●	●	●
存貯溫度	-20℃?到60℃	●	●	●	●
工作溫度	10℃?–?35℃	●	●	●	●
噪聲水平		<?49dB(A)	<?49dB(A)	<?39dB(A)	<?39dB(A)
PC連接	連接方式	USB?2.0	USB?2.0	太網（TCP-IP協議）	太網（TCP-IP協議）
激光等級	I（EN60825.1）	●	●	●	●
軟件	DURR?NDT?D-Tect	●	●	●	●

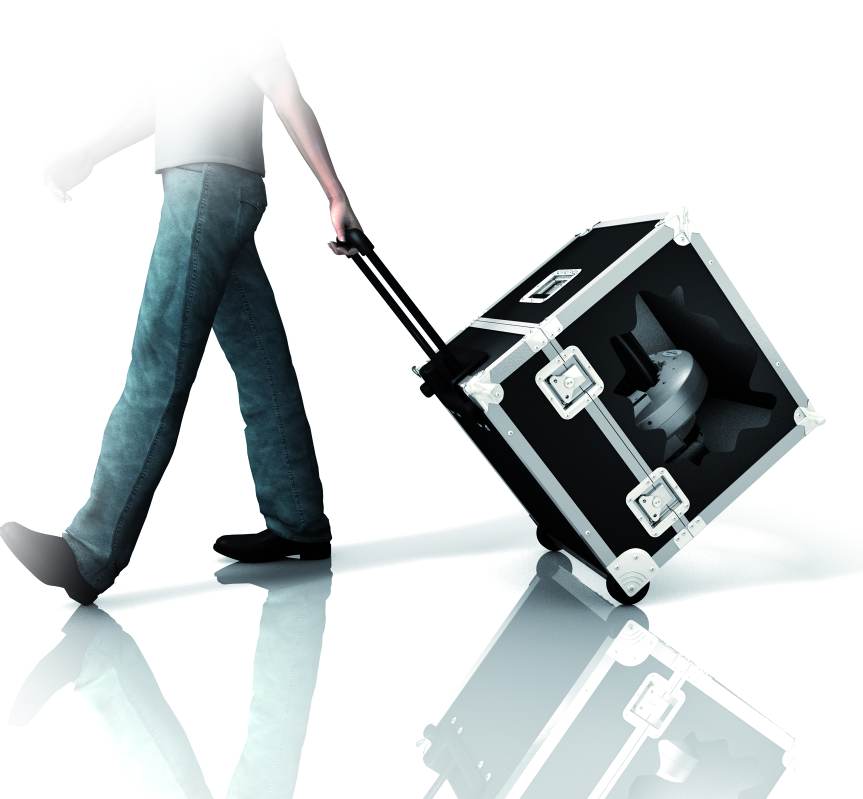

附件	運輸箱、電池可選、成象板等	●	●	●	●

德國德爾DUERR NDT CR射線數碼成像板掃描系統產品應用：

D-TECT?圖像處理系統

由DUERR公司自行開發，適應用戶的需求而不斷的完善，使用快捷方便，功能全面，現已成為非常成熟的軟件。

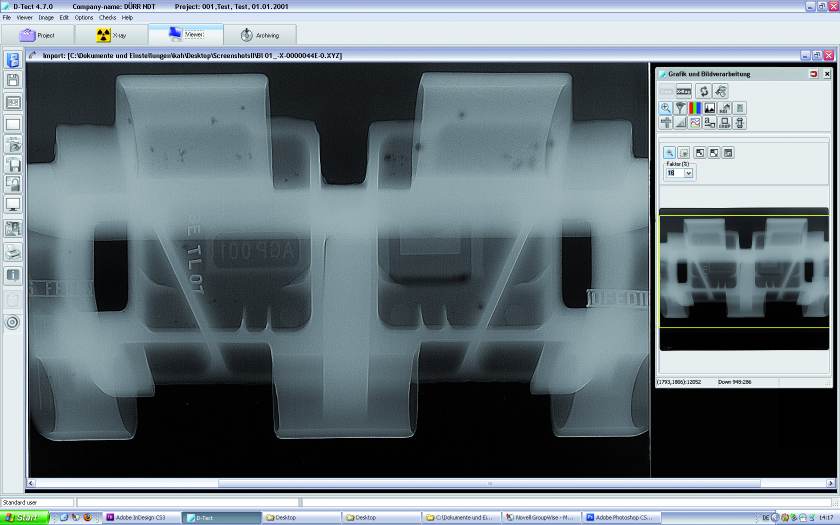

動態范圍極廣

在厚度差異較大及復雜的鑄件，能夠在一次的曝光后，通過軟件的處理，清楚分辨出缺陷分別在較薄及較厚的位置，能節省多次曝光的時間。

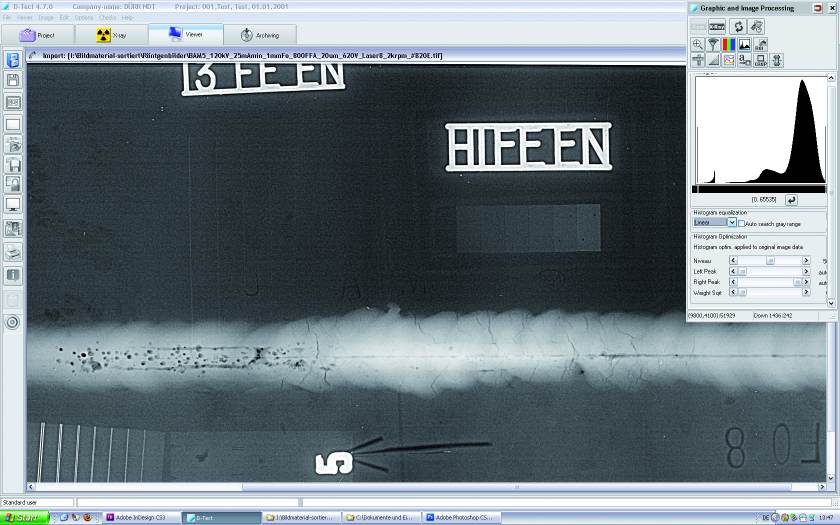

直方圖均值化

在直方圖里灰度值的均值化可同時對不同密度材料進行光學評估。

高對比度濾波器

濾波器允許最優化圖像對比率。

原始數據會無變化的保留。

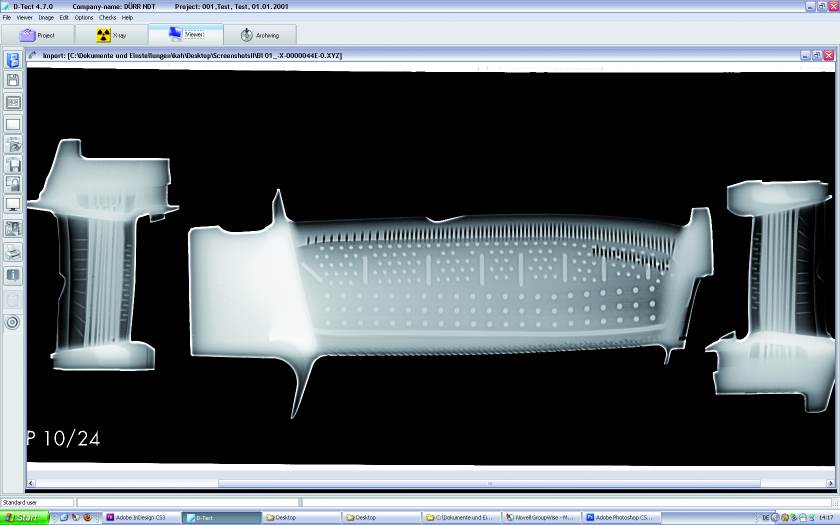

精細結構濾波器

精細結構濾波器對焊縫檢測十分有利。小的缺陷容易被放大，對比變成最優化。原始圖像數據被保存。

手動測量

內部雜質或裂紋的尺寸可通過使用手動工具確定。

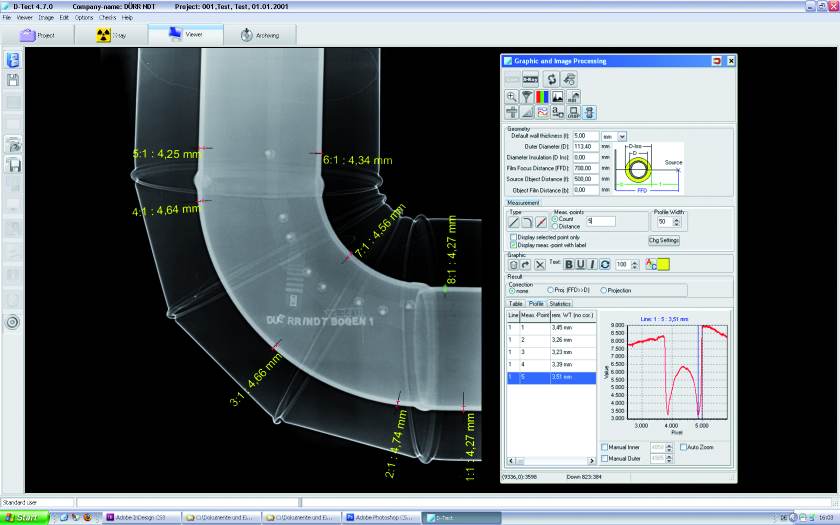

自動壁厚測量

由于可使用任意選擇的測量工具測量壁厚，確定壁厚就變得非常簡單和快速。

不管是手動校準數據的輸入還是曝光參數已經記錄，測量工具都能兼顧到，都可作為X射線照相技術的要求。

---
