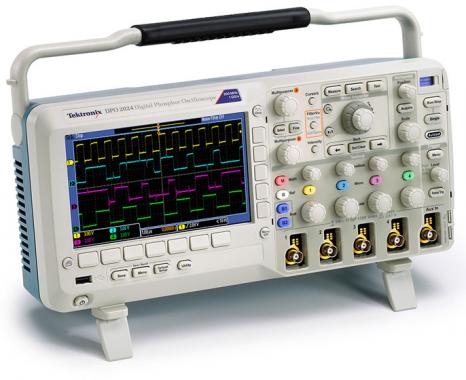

Tektronix 泰克MSO/DPO2000B 混合信號示波器產品介紹：

產品型號：MSO/DPO2000B
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：混合信號示波器

Tektronix 泰克MSO/DPO2000B 混合信號示波器產品特點：

MSO/DPO2000B 混合信號示波器系列是同類產品中功能最強大的示波器，以入門級價格提供高級調試功能。 通道數多達 20 條，您只需一臺設備即可分析模擬和數字信號。 再結合自動串行和并行總線分析，以及創新的 Wave Inspector? 控件，您可以獲得加速調試所需的工具。

Tektronix 泰克MSO/DPO2000B 混合信號示波器產品應用：

更快地查找、調試和分析

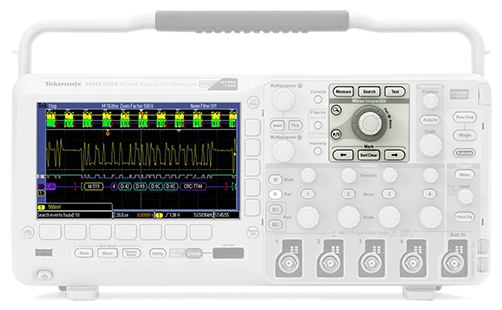

利用 4 條模擬通道和 16 條數字通道，外加 2 個總線波形，查看您的設計中的眾多點。 利用數字熒光顯示器和 125 種觸發組合快速查找異常，使用 Wave Inspector 在 1M 波形點中平移、放大、標記感興趣的點并在標記之間導航。 另外：FilterVu 會減少噪聲，而不是毛刺。

放棄人工解碼串行總線

自動串行總線解碼可減少錯誤并節省時間。 另外，選配串行觸發和解碼模塊可自動觸發特定數據包內容，然后在模擬波形和總線視圖中顯示數據，以便快速查看。 還提供適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。

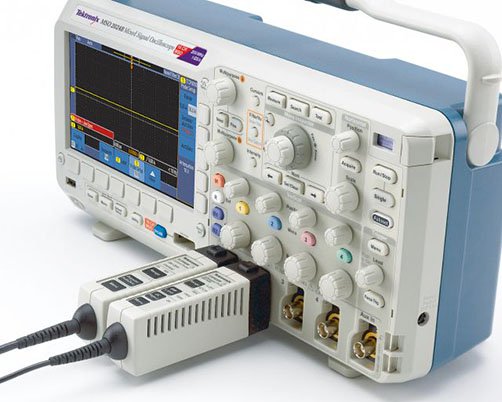

增加可能性的探頭接口

TekVPI 探頭接口可提供廣泛的應用范圍，而且您不必?fù)?dān)心刻度系數。 使用各種可自動傳達刻度系數的有源和電流探頭，實現簡單的相差校正，并在示波器顯示器上提供探頭信息。

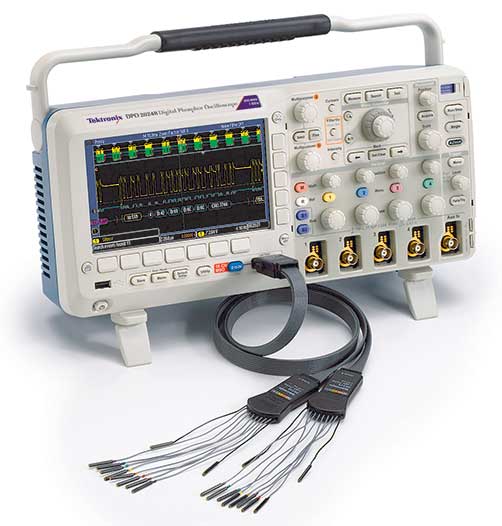

簡化混合信號調試

使用最多 4 條模擬通道和 16 條數字通道調試混合信號設計，全部時間相關。 合并數字通道以顯示并行總線或解碼串行總線。 添加創新的 P6316 邏輯探頭，使連接到您的設計和追蹤信號變得很容易。

特點

• 16 條完全集成的通道，采樣率全部為 1GS/s。
• 易于使用的邏輯分析儀功能。
• 定義要觸發和解碼的并行或串行總線。
• 利用波形分組和顏色編碼實現簡單的可視化。

技術參數

帶寬
高達 200 MHz

記錄長度
1 M 點

模擬通道
2 或 4

采樣率
所有通道上均為 1 GS/s
