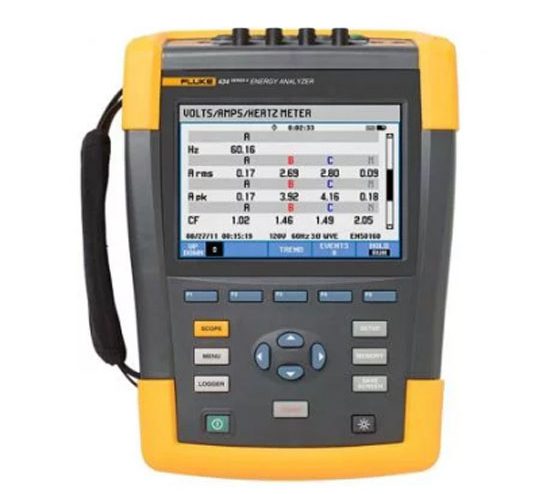

Fluke（福祿克） 434 系列 II 電能量分析儀 產品介紹：
產品型號：434 系列 II
產品品牌：Fluke（福祿克）
產品類別：電能質量分析儀
產品備注：電能量分析儀
Fluke（福祿克） 434 系列 II 電能量分析儀 產品概述：
以美元計算電能損失
Fluke 434 II 電能量分析儀是記錄電能的理想工具。 通過利用新的電能量損失分析器功能，Fluke 434 II 系列可計算因電能質量差造成的電能量浪費和成本損失。 電能成本計算功能可讓您發現您的工廠浪費電能的方面，以便確定潛在的節能方案。 選擇基本的電能質量測量工具，您就擁有了一個強大的故障排除工具。
應用
電能量貨幣化 – 計算因電能質量差而產生的財務成本
電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況
一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態
預防性維護 – ?在電能質量問題引起停機前進行監測和預測
長期分析 – 發現難以察覺的問題或間歇性問題
負載研究 – 增加負載前驗證電氣系統的容量
Fluke（福祿克） 434 系列 II 電能量分析儀 產品特點：
?電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
?實時故障排除: 使用光標和縮放工具分析趨勢。
?業內最高安全級別: 進戶線額定使用 600 V CAT IV/1000 V CAT III。
?測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
?自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。
?系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
?記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。
?查看圖形和生成報告: 附帶分析軟件。
?電池壽命: 鋰離子電池組每次充電可運行 7 小時。
統一電能分析
Fluke 的“統一電能分析(UPM) 專*系統提供最全面的電能量視圖，測量內容包括:
?傳統電能 (Steinmetz 1897) 和 IEEE 1459-2000 電能的參數
?詳細的電能量損失分析
?不平衡分析
這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。 計算內容還包括具體的設施信息，“電能量損失分析器最終確定設施因電能量浪費而造成的成本損失。
自動趨勢分析 – 快速查看趨勢
獨特的自動趨勢分析能讓您快速發現不同時間出現的變化。 每個顯示的讀數都會自動而連續地進行記錄，無需設置閾值或間隔時間，也無需手動啟動該流程。 您可以快速查看三相線及中性線上的電壓、電流、頻率、功率、諧波或閃變的變化趨勢。 而且您可以利用光標和縮放功能來分析變化趨勢，即使背景記錄仍在進行中。
系統監測器 － 易于按照 EN50160 來檢查性能
只需借助一個按鈕，這種獨特的系統監測器便能讓您總覽電力系統的性能，并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。 總覽信息顯示在單個屏幕上，并有顏色標記條清楚地標出哪些參數超出了限值。
Fluke（福祿克） 434 系列 II 電能量分析儀 產品規格：
| 產品技術指標 | ||||
| 電壓 | 型號 | 測量量程 | 分辨率 | 精確度 |
| Vrms（交流?+?直流） | 1 V?至?1000 V?相電壓 | 0.1 V | ±0.5%?額定電壓4 | |
| Vpk | 1 Vpk?至?1400 Vpk | 1 V | 5%?額定電壓 | |
| 電壓峰值因數?(CF) | 1.0 > 2.8 | 0.01 | ±5% | |
| Vrms? | 1 V?至?1000 V?相電壓 | 0.1 V | ±1%?額定電壓 | |
| Vfund | 1 V?至?1000 V?相電壓 | 0.1 V | ±0.5%?額定電壓 | |
| 電流（精度不包括電流鉗精度） | ||||
| 電流（交流?+?直流） | i430-Flex 1x | 5 A?至?6000 A | 1 A | ±0.5% ±5?個計數 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ±0.5% ±5?個計數 | |
| 1 mV/A 1x | 5 A?至?2000 A | 1 A | ±0.5% ±5?個計數 | |
| 1 mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ±0.5% ±5?個計數 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
| 1 mV/A | 5500 Apk | 1 Arms | ±5% | |
| 電流峰值因數?(CF) | 1?至?10 | 0.01 | ±5% | |
| Amps? | i430-Flex 1x | 5 A?至?6000 A | 1 A | ±1% ±10?個計數 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ±1% ±10?個計數 | |
| 1 mV/A 1x | 5 A?至?2000 A | 1A | ±1% ±10?個計數 | |
| 1 mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ±1% ±10?個計數 | |
| Afund | i430-Flex 1x | 5 A?至?6000 A | 1 A | ±0.5% ±5?個計數 |
| i430-Flex 10x | 0.5 A?至?600 A | 0.1 A | ±0.5% ±5?個計數 | |
| 1 mV/A 1x | 5 A?至?2000 A | 1 A | ±0.5% ±5?個計數 | |
| 1 mV/A 10x | 0.5 A?至?200 A（僅交流電） | 0.1 A | ±0.5% ±5?個計數 | |
| Hz | ||||
| Fluke 434 @ 50 Hz?額定頻率 | 42.50 Hz?至?57.50 Hz | 0.01 Hz | ±0.01 Hz | |
| Fluke 434 @ 60 Hz?額定頻率 | 51.00 Hz?至?69.00 Hz | 0.01 Hz | ±0.01 Hz | |
| 功率 | ||||
| 瓦特（VA，var） | i430-Flex | 最大?6000 MW | 0.1 W?至?1 MW | ±1% ±10?個計數 |
| 1 mV/A | 最大?2000 MW | 0.1 W?至?1 MW | ±1% ±10?個計數 | |
| 功率因數?(Cos j/DPF) | 0?至?1 | 0.001 | ±0.1% @?額定負載條件 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10?個計數 | |
| 能量損耗 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10?個計數?不含線路電阻精度 | |
| 諧波 | ||||
| 諧波次數?(n) | 直流，1?至?50?次分組：?諧波分組，根據?IEC 61000-4-7?而定 | |||
| 間諧波次數?(n) | 關閉，1?至?50?次分組：?諧波和間諧波子組，根據?IEC 61000-4-7?而定 | |||
| 電壓% | f | 0.0%?至?100% | 0.10% | ±0.1% ± n x 0.1% |
| r | 0.0%?至?100% | 0.10% | ±0.1% ± n x 0.4% | |
| *對 | 0.0?至?1000 V | 0.1 V | ±5%1 | |
| THD | 0.0%?至?100% | 0.10% | ±2.5% | |
| 電流% | f | 0.0%?至?100% | 0.10% | ±0.1% ± n x 0.1% |
| r | 0.0%?至?100% | 0.10% | ±0.1% ± n x 0.4% | |
| *對 | 0.0?至?600 A | 0.1 A | ±5% ±5?個計數 | |
| THD | 0.0%?至?100% | 0.10% | ±2.5% | |
| 功率?% | f?或?r | 0.0%?至?100% | 0.10% | ± n x 2% |
| *對 | 取決于電流鉗變比和額定電壓 | — | ±5% ± n x 2% ±10?個計數點 | |
| THD | 0.0%?至?100% | 0.10% | ±5% | |
| 相角 | -360 °?至?+0 ° | 1 ° | ± n x 1 ° | |
| 閃變 | ||||
| Plt，Pst，Pst（1?分鐘）Pinst | 0.00?至?20.00 | 0.01 | ±5% | |
| 不平衡 | ||||
| 電壓% | 0.0%?至?20.0% | 0.10% | ±0.1% | |
| 電流% | 0.0%?至?20.0% | 0.10% | ±1% | |
| 電源信號 | ||||
| 閾值電平 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz?至?3000 Hz | 0.1 Hz | ||
| 相對?V% | 0%?至?100% | 0.10% | ±0.4% | |
| *對 V3s（3 秒平均值） | 0.0 V?至?1000 V | 0.1 V | ±5%?額定電壓 | |
| 通用技術規格 | ||||
| 便攜箱 | 設計堅固且防震，帶有一體式防護皮套?用于傾斜的直立位置時，擁有?IEC60529 IP51?級防塵防水滴性?撞擊和振動?經受住?30 g?撞擊，振動等級：按照?MIL-PRF-28800F 2?級要求為?3 g?正弦，隨機振動?0.03 g 2/Hz | |||
| 顯示屏 | 亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源）?尺寸：127 x 88 mm（對角線?153 mm/6.0）?LCD?分辨率：320 x 240?像素對比度與亮度：用戶可調，溫度補償 | |||
| 數據存儲 | 標準?8GB SD?存儲卡（兼容?SDHC，FAT32?格式），最大可選?32GB?屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） | |||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
| 使用環境 | ||||
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C?電池除外 | |||
| 存放溫度 | -20 °C ~ +60 °C | |||
| 濕度 | +10 °C ~ +30 °C：?95% RH，非冷凝 | |||
| +30 °C ~ +40 °C：75% RH?非冷凝 | ||||
| +40 °C ~ +50 °C：45% RH?非冷凝 | ||||
| 最大工作海拔 | CAT IV 600 V、CAT III 1000 V –?最多?2,000 m (6666 ft) | |||
| CAT III 600 V、CAT II 1000 V –?最多?3,000 m (10,000 ft) | ||||
| 最大存儲海拔：12 km (40,000 ft) | ||||
| 電磁兼容?(EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) | |||
| 接口 | Mini-USB-B?型隔離?USB?端口，用于連接個人電腦?SD?連接卡插槽（可從儀器電池的后側訪問） | |||
| 保修期 | 主機三年保修（零件和人工），附件一年保修 | |||
| 查看完整的系列規格 | ||||
| 1.?如果大于等于?1%?額定電壓，則?±5%；如果小于?1%?額定電壓，則?± 0.05% | ||||
| 2.?根據?IEC 61000-4-30，額定頻率為?50Hz/60Hz | ||||
| 3.閃變、電力線發信和監測模式不支持?400Hz?測量值 | ||||
| 4.?額定電壓為?50 V?至?500 V | ||||
 |
|
